Редактирование диаграммы

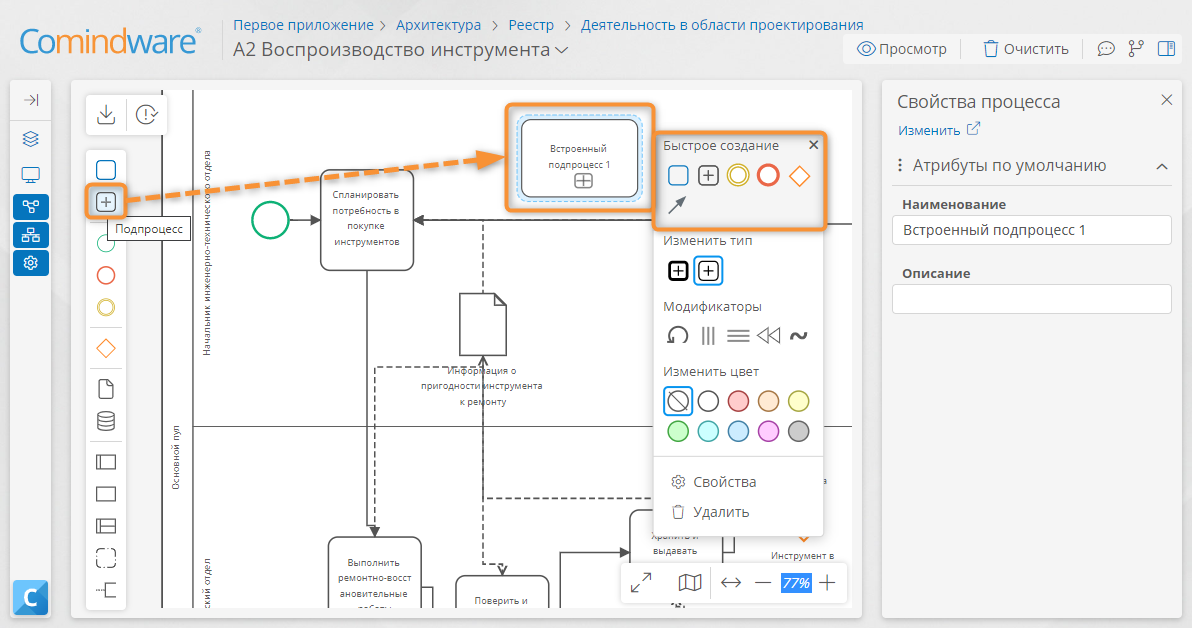

Создание элемента на диаграмме

1. Перейдите к конструктору диаграмм.
2. Чтобы поместить на диаграмму новый элемент, перетащите его из палитры элементов.
3. Чтобы создать элемент, связанный с имеющимся:
   • выберите элемент на диаграмме;
   • в разделе «Быстрое создание» меню элемента укажите элемент, который требуется создать.
4. Новый элемент будет создан и при необходимости связан потоком управления с имеющимся на диаграмме.
5. Настройте элемент.

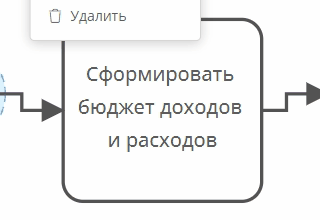

Переименование элемента с помощью его подписи

1. Дважды нажмите элемент на диаграмме.
2. Введите новое название элемента в отобразившееся текстовое поле.
3. Нажмите любое место вне элемента, чтобы применить изменения.

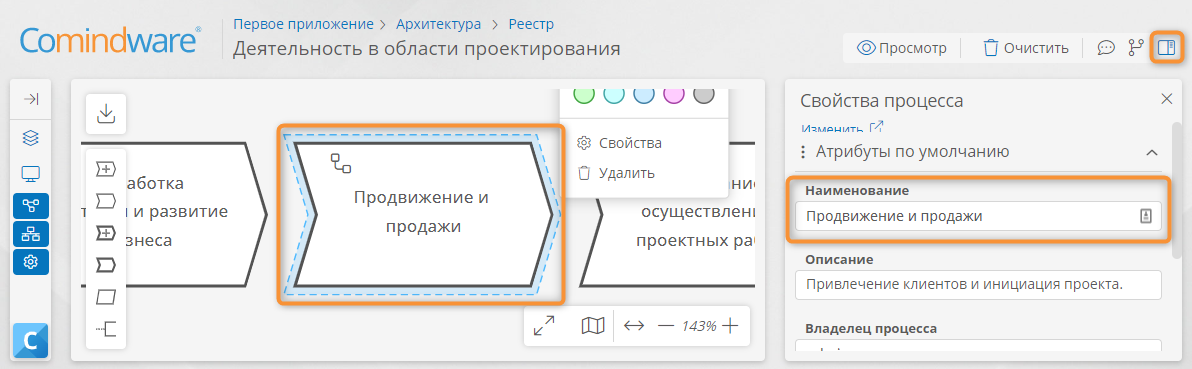

Переименование элемента с помощью панели свойств

1. Выберите элемент на диаграмме.
2. Откройте панель свойств, нажав кнопку ‌.
3. Введите новое название элемента в поле «Наименование».

Изменение типа элемента

1. Выберите элемент на диаграмме.
2. Нажмите кнопку требуемого типа в разделе «Изменить тип» меню элемента.

Изменение модификатора элемента

1. Выберите элемент на диаграмме.
2. Нажмите кнопку требуемого модификатора в разделе «Модификаторы» меню элемента.

Изменение цвета элемента

1. Выберите элемент на диаграмме.
2. Нажмите кнопку требуемого цвета в разделе «Изменить цвет» меню элемента.

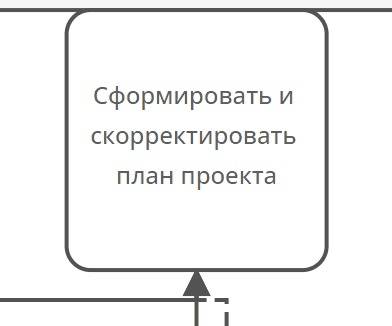

Изменение размера элемента

1. Выберите элемент на диаграмме.
2. Наведите указатель мыши на границу элемента.
3. Перетащите границу элемента, чтобы изменить его размер.

Удаление элемента

1. Выберите на диаграмме элемент, подлежащий удалению.
2. В меню элемента выберите пункт «Удалить» или нажмите клавишу Del.
3. Подтвердите удаление элемента.
4. Элемент будет удалён безвозвратно вместе с его потоками управления и дочерними элементами.
