Динамические элементы формы: поля атрибутов и вложенные формы. Настройка представления

Настройка полей атрибутов

1. Откройте конструктор формы.
2. Выберите атрибут на макете формы или перетащите атрибут из панели элементов внутрь области, вкладки или колонки.
3. Отобразится панель «Свойства поля».
4. Настройте общие свойства и представление поля в соответствии с его типом:
   • Аккаунт
   • Гиперссылка
   • Дата и время
   • Длительность
   • Документ
   • Запись
     • Раскрывающийся список
     • Таблица
     • Шевроны
     • Диаграмма Ганта
     • Карта
   • Изображение
   • Логический

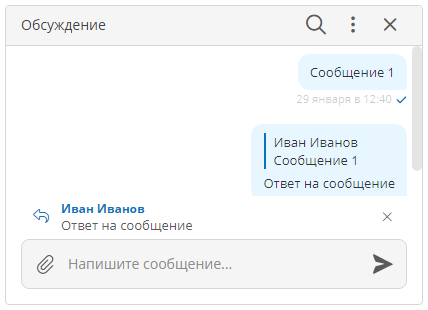

   • Обсуждение

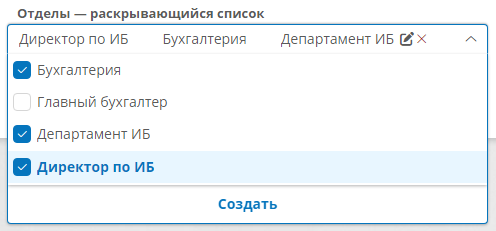

   • Организационная единица
   • Роль
   • Связанные процессы
   • Список значений
   • Текст

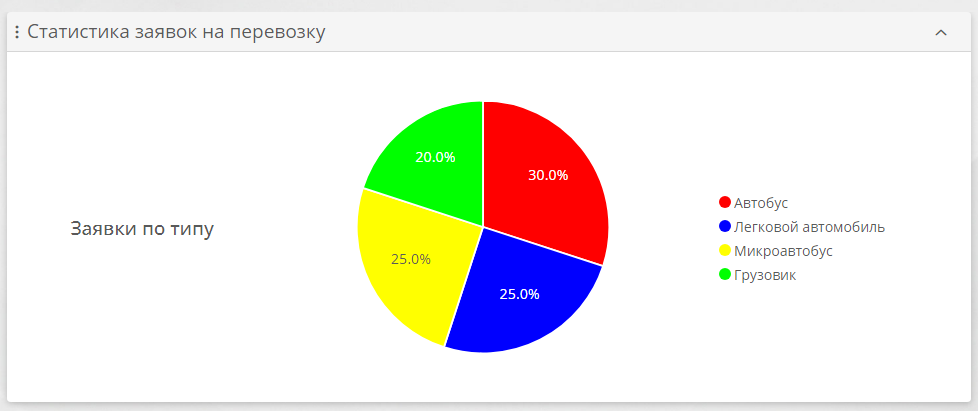

   • Цвет
   • Чертёж
   • Число
   • Штрихкод

Общие свойства полей

Для большинства полей на форме предусмотрены перечисленные ниже свойства.

• Отображаемое название / Заголовок — отображаемая для пользователя подпись поля. Названия полей также отображаются в правилах для формы.

  Примечание

  • Отображаемое название поля изначально совпадает с названием атрибута, связанного с полем.
  • Поле на форме можно переименовать, и это не повлияет на название связанного с ним атрибута.
  • Чтобы у поля не было подписи, введите в качестве отображаемого названия пробел.

• Системное имя — уникальное имя поля в рамках текущей формы, используемое для настройки правил для формы. Не должно начинаться с цифры. Рекомендуется использовать буквы латинского алфавита, цифры и символ «_». Заполняется автоматически по названию.

  Примечание

  • Системное имя поля на форме изначально совпадает с системным именем атрибута, связанного с полем.
  • Если вынести на поле один и тот же атрибут несколько раз, системные имена его полей будут автоматически пронумерованы по порядку добавления на форму.
  • Системное имя поля может не совпадать с системным именем атрибута, связанного с полем.

• Путь к атрибуту — полный путь к атрибуту, с которым связано поле:

  • для атрибута текущего шаблона отображается системное имя атрибута;
  • для из связанной записи отображается полны путь к атрибуту в виде цепочки системных имён атрибутов.

• Доступ — режим доступа к данным атрибута и отображения поля:

  • Требовать ввод — пользователь обязательно должен ввести данные в поле.
  • Разрешить ввод — пользователь сможет вводить данные в поле, но может оставить его пустым.
  • Только чтение — данные в поле можно будет только просматривать.
  • Скрыть — поле не будет отображаться на форме. Показать скрытое поле можно с помощью правил для формы.

• Подсказка — текст, который отображается пользователю при нажатии знака вопроса, расположенного рядом с подписью поля.

• Свойства атрибута — сведения об атрибуте, с которым связано поле.

Аккаунт

Для поля атрибута типа «Аккаунт» предусмотрены следующие варианты отображения (см. иллюстрации ниже):

• Если атрибут хранит одно значение:

  • название аккаунта (если поле доступно только для чтения);
  • раскрывающийся список (если в поле разрешён ввод, возможно выбирать аккаунты).

• Если атрибут хранит несколько значений:

  • список аккаунтов (если поле доступно только для чтения);
  • раскрывающийся список (если в поле разрешён ввод, возможно выбирать аккаунты);
  • таблица (если в поле разрешён ввод, возможно добавлять, исключать, удалять и редактировать аккаунты).

Примеры отображения

Настройка представления

Представление поля атрибута типа «Аккаунт» на форме определяется свойствами поля.

Помимо общих свойств у этого поля предусмотрены следующие свойства:

• Представление — выберите представление поля на форме:
  • Раскрывающийся список — пользователь может выбрать один или несколько аккаунтов. В раскрывающийся список выводятся первые 50 аккаунтов, отсортированных по алфавиту. Если аккаунтов больше 50, то отобразится предупреждение — «Отображены не все значения, уточните поиск».
    • Максимум аккаунтов — укажите максимальное количество аккаунтов, которые ID которых можно выбрать в раскрывающемся списке (то есть добавить в атрибут). Остальные аккаунты будут отображаться в списке, но выбрать их будет нельзя.
    • Фильтр — задайте список ID аккаунтов, которые должны отображаться в раскрывающемся списке. Для этого укажите атрибут типа «Аккаунт» либо введите формулу или выражение на языке N3.
  • Таблица — настройте таблицу аналогично таблице для атрибута типа «Запись».

Добавление на форму атрибутов шаблона аккаунта

Так как атрибут типа «Аккаунт» связан с шаблоном аккаунта (системным или пользовательским), на формы и в таблицы можно добавить атрибуты шаблона аккаунта, а также связанных с ним шаблонов любого уровня вложенности.

1. В панели элементов конструктора формы разверните атрибут типа «Аккаунт», нажав стрелку вниз ‌ справа от названия атрибута.
2. Отобразится список атрибутов шаблона аккаунта, связанного с атрибутом.
3. Перетащите на макет формы или в таблицу требуемый атрибут аккаунта.
4. Настройте поле или столбец атрибута с помощью панели «Свойства поля» или «Свойства столбца таблицы».

Гиперссылка

Представление этого поля на форме определяется свойствами поля и допустимыми схемами URI, заданными в свойствах атрибута.

Помимо общих свойств у этого поля предусмотрено одно свойство:

• Замещающий текст — введите наглядный образец гиперссылки, которую следует вводить пользователю. Этот текст будет отображаться в пустом поле

Пример использования

1. Создайте и поместите на форму атрибут «Веб-сайт магазина»:
   • Тип данных: Гиперссылка
   • Допустимые схемы URI: HTTPS и HTTP
2. Откройте форму.
3. Введите в поле «Веб-сайт магазина» адрес  https://company.ru

4. Адрес должен отобразиться в виде гиперссылки.



5. Введите в поле «Веб-сайт магазина» адрес  company.ru без префикса https://

6. Над полем должно отобразиться сообщение об ошибке «Не соответствует формату HTTPS-ссылки».



Дата и время

Представление поля атрибута типа «Дата и время» на форме определяется свойствами поля и форматом отображения, заданным в свойствах атрибута.

У этого поля предусмотрены только общие свойства.

См. также статью «Работа с атрибутом типа «Дата и время».

Длительность

Представление поля атрибута типа «Длительность» на форме определяется свойствами поля и форматом отображения, заданным в свойствах атрибута.

Помимо общих свойств у этого поля предусмотрены следующие свойства:

• Показать незаполненные части — установите этот флажок, чтобы в поле отображались разряды значения длительности, даже если они равны нулю:

  • флажок установлен: значение 2 минуты будет отображаться как  0 д 0 ч 2 м 0 с
  • флажок снят: значение 2 минуты будет отображаться как  2 м

• Минимальное значение — укажите минимально допустимое значение, которое может вести в поле пользователь.

• Максимальное значение — укажите максимально допустимое значение, которое может вести в поле пользователь.

  Логика корректировки значения

  При вводе значения за пределами указанных лимитов значение будет автоматически скорректировано.

  Например, если минимальное значение — 2 ч, максимальное — 3 ч, то при вводе значения 4 ч 5 м оно будет преобразовано в 3 ч.

Документ

Представление поля атрибута типа «Документ» на форме определяется свойствами поля и форматом отображения, заданным в свойствах атрибута, см. примеры на иллюстрациях ниже.

Помимо общих свойств у этого поля предусмотрено следующие свойства:

• Максимальное количество файлов — укажите, сколько файлов пользователям разрешено прикреплять к атрибуту. Значение по умолчанию 0 означает неограниченное количество файлов.
• Разрешить удаление — установите этот флажок, чтобы пользователи могли удалять прикреплённые к атрибуту файлы.

Пример использования

1. Создайте и поместите на форму следующие атрибуты:

   Атрибут	Формат отображения	Хранить несколько значений
   Акты	Без предпросмотра	Флажок установлен
   Приложение	С предпросмотром	Флажок снят
   Документы на подпись	Документ с цифровой подписью	Флажок установлен

2. В конструкторе формы установите для любого из созданных полей флажок «Разрешить удаление».

3. Откройте форму и прикрепите документы к созданным полям.
4. Попробуйте скачать и удалить документы, просмотреть их историю и предпросмотр.


Представление поля атрибута типа «Изображение» на форме определяется сочетанием свойств поля и свойств атрибута.

Помимо общих свойств у этого поля предусмотрены следующие свойства:

• Формат отображения — выберите внешний вид поля с изображениями, прикреплёнными к атрибуту, на форме:

  • Карточки — изображения будут отображаться друг под другом в один столбец с прокруткой;
  • Картинка — изображения будут отображаться друг под другом в два столбца с прокруткой.

• Максимальное количество файлов — укажите, сколько файлов пользователям разрешено прикреплять к атрибуту.

• Разрешить удаление — установите этот флажок, чтобы пользователи могли удалять прикреплённые к атрибуту файлы.

Пример использования

1. Создайте и поместите на форму атрибут «Фотографии» типа «Изображение»:

   • Тип данных: Изображение
   • Хранить несколько значений: флажок установлен

2. Ещё раз поместите атрибут «Фотографии» на форму.

3. В конструкторе формы настройте свойства полей «Фотографии»:

   • установите флажок «Разрешить удаление» для одного из полей;
   • выберите для одного поля формат отображения «Карточки», а для другого «Картинки».

4. Откройте форму и прикрепите несколько файлов к любому из полей «Фотографии».

5. При загрузке каждого изображения будет отображаться окно «Кадрирование изображения»:

   • если кадрировать изображение не требуется, нажмите кнопку «Отменить обрезку»;
   • чтобы кадрировать изображение, выберите его фрагмент и нажмите кнопку «Обрезать».

6. Попробуйте скачать, просмотреть и удалить изображения:

   • чтобы скачать или удалить изображение, наведите на него указатель мыши и в меню с троеточием выберите команду;
   • чтобы просмотреть изображение на весь экран, нажмите на него — отобразится галерея прикреплённых к атрибуту изображений;
   • чтобы просмотреть все изображения в списке, нажмите кнопку «Показать ещё».

Логический

Представление поля атрибута типа «Логический» на форме определяется свойствами поля.

Помимо общих свойств у этого поля предусмотрены следующие свойства:

• Представление — выберите внешний вид поля на форме:

  • Флажок — поле будет отображаться в виде флажка, который может быть в снят или установлен;

  • Переключатель — поле будет отображаться как в виде двух пунктов, по умолчанию — «Да» и «Нет».

    • Изменить названия вариантов — установите этот флажок, чтобы изменить подписи пунктов переключателя.

      • Истина — введите подпись для значения true;
      • Ложь —  введите подпись для значения false;

Пример использования

1. Создайте и поместите на форму атрибут «Решение по заявлению на отпуск» типа «Логический».
2. Ещё раз поместите атрибут «Решение по заявлению на отпуск» на форму.
3. Для первого поля оставьте представление по умолчанию «Флажок».

4. Для второго поля выберите представление «Переключатель», установите флажок «Изменить названия вариантов» и переименуйте пункты переключателя:

   • Истина — Согласовать отпуск;
   • Ложь — Отказать в отпуске.

5. Откройте форму и выбирайте пункты переключателя, а также снимите и установите флажок.

6. Значения полей должны меняться, как показано на иллюстрации.

Запись

Атрибут типа «Запись» содержит одну или несколько ссылок на связанный шаблон записи, что позволяет выносить на форму данные из связанных шаблонов.

Для поля атрибута типа «Запись» предусмотрены перечисленные ниже варианты отображения (см. иллюстрации).

• Если атрибут хранит одно значение:

  • заголовок записи — гиперссылка на запись или простой текст в зависимости от формата отображения атрибута (если поле доступно только для чтения);
  • раскрывающийся список (если в поле разрешён ввод, возможно выбирать, создавать и редактировать записи).

• Если атрибут хранит несколько значений:

  • список записей — гиперссылки на записи или простой текст в зависимости от формата отображения атрибута (если поле доступно только для чтения);
  • раскрывающийся список (если в поле разрешён ввод, возможно выбирать, создавать и редактировать записи);
  • таблица (если в поле разрешён ввод, возможно создавать, редактировать, добавлять, дублировать, исключать, архивировать и удалять записи);
  • шевроны;
  • диаграмма Ганта;
  • карта (возможно создавать, удалять и редактировать записи).

Настройка представления

Представление поля атрибута типа «Запись» на форме определяется сочетанием свойств поля и свойств атрибута.

Помимо общих свойств у этого поля предусмотрены следующие свойства:

• Представление — выберите представление поля на форме:

  • Раскрывающийся список — настройте раскрывающийся список;
  • Таблица — настройте таблицу;
  • Шевроны — настройте шевроны;
  • Диаграмма Ганта — настройте диаграмму Ганта;
  • Карта — настройте представление карты.

Добавление на форму атрибутов связанного шаблона записи

Так как атрибут типа «Запись» связан с шаблоном записи, на формы и в таблицы можно добавить атрибуты связанного шаблона, а также связанных с ним шаблонов любого уровня вложенности.

1. В панели элементов конструктора формы разверните атрибут типа «Запись», нажав стрелку вниз ‌ справа от названия атрибута.
2. Отобразится список атрибутов шаблона аккаунта, связанного с атрибутом.
3. Перетащите на макет формы или в таблицу требуемый атрибут аккаунта.
4. Настройте поле или столбец атрибута с помощью панели «Свойства поля» или «Свойства столбца таблицы».

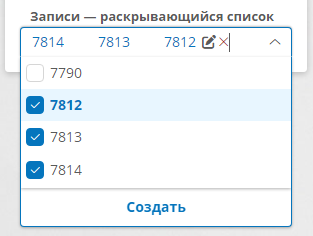

Настройка раскрывающегося списка

Если для поля атрибута типа «Запись» выбрано представление «Раскрывающийся список», в нём будут отображаться заголовки записей связанного шаблона. При нажатии поля пользователь сможет выбрать одну или несколько записей.

В раскрывающийся список выводятся первые 50 записей, отсортированных по алфавиту. Если записей больше 50, то отобразится предупреждение — «Отображены не все значения, уточните поиск».

Помимо общих свойств поля для раскрывающегося списка можно настроить следующие свойства:

• Создание записей — установите этот флажок, чтобы пользователь мог создавать записи в связанном шаблоне, нажав кнопку в раскрывающемся списке. Для этого отобразится всплывающее окно с формой связанного шаблона.
• Редактирование записей — установите этот флажок, чтобы пользователь мог редактировать записи в связанном шаблоне, нажав кнопку в раскрывающемся списке. Для этого отобразится всплывающее окно с формой связанного шаблона.
• Форма — выберите форму, которая будет использоваться для создания и редактирования записей. Если форма не указана, используется основная форма связанного шаблона.
• Фильтр — задайте список ID записей из связанного шаблона, которые должны отображаться в раскрывающемся списке. Для этого укажите атрибут типа «Запись» либо введите формулу или выражение на языке N3.

Настройка таблицы

Если для поля атрибута типа «Запись» выбрано представление «Таблица», то в поле будет отображаться список записей связанного шаблона. В зависимости от настроек таблицы на форме пользователь сможет создавать, добавлять, исключать, редактировать и удалять записи. Кроме того, таблица может отображаться в виде иерархического дерева записей с возможностью изменения их порядка и вложенности.

Помимо общих свойств поля для таблиц можно настроить следующие свойства:

• Дочерние записи — используется для построения иерархического дерева записей в таблице. Укажите атрибут типа «Запись», связанный с шаблоном, по которому формируется таблица. Этот атрибут должен хранить несколько значений, а также иметь взаимную связь с атрибутом в том же шаблоне (ссылка на родительские записи).
• Упорядочивание — чтобы сохранять и изменять порядок следования строк в таблице, укажите атрибут типа «Число». Порядковый номер строки будет автоматически меняться при её перемещении в таблице.
• Иерархическая нумерация — укажите атрибут типа «Текст», который будет хранить иерархические номера строк древовидной таблицы (1, 1.1, 1.2, 1.2.1 и т. д.). Номера строк будут автоматически меняться при перемещении строк в таблице..
• Сортировка — укажите столбец для первоначальной сортировки строк таблицы.

• Направление сортировки — укажите направление сортировки строк таблицы по выбранному столбцу.

  Примечание

  Для древовидной таблицы сортировка будет работать только в ручном режиме

• Закрепить столбцы — укажите количество столбцов, которые следует закрепить в левой части таблицы. Эти столбцы не будут прокручиваться по горизонтали.

• Карточки — выберите представление карточек, которое требуется использовать для таблицы.

• Фильтр

  • Отображаемые записи — задайте список ID записей из связанного шаблона, которые должны отображаться в виде шевронов. Для этого укажите атрибут либо введите формулу или выражение на языке N3.
  • Добавляемые записи — задайте список ID записей из связанного шаблона, которые должны отображаться в списке при нажатии кнопки «Добавить» в таблице. Для этого укажите атрибут типа «Запись» либо введите формулу или выражение на языке N3.

• Отключить выбор записей — установите этот флажок, чтобы отключить возможность выбора записей в таблице. При этом в таблице не будет отображаться столбец с флажками выбора строк.

• Показывать архивные записи — установите этот флажок, чтобы в таблице отображались архивные записи из связанного шаблона.

Пример настройки древовидной таблицы с иерархической нумерацией

Обычно в таблице на форме шаблона отображаются записи из другого шаблона записи посредством связи «один ко многим». Например, на форме «Заявка» отображается таблица «Позиции заявки».

Но можно построить древовидную таблицу из взаимосвязанных записей одного и того же шаблона. Например, в таблице могут отображаться задачи и подзадачи, проекты и подпроекты, подразделения и дочерние подразделения.

Рассмотрим пример настройки шаблона и таблицы для отображения дочерних работ на форме текущей работы:

• каждая работа может быть связана с несколькими дочерними работами, у каждой работы может быть только одна родительская работа.

1. Создайте шаблон записи «Работы».

2. В шаблоне «Работы» создайте следующие атрибуты:

   Название атрибута	Тип данных	Свойства
   Дочерние работы	Запись	Связанный шаблон: Работы Формат отображения: гиперссылка Хранить несколько значений: флажок установлен Взаимная связь с атрибутом: с новым Свойства нового атрибута Название: Родительская работа Хранить несколько значений: флажок снят
   Порядковый номер	Число	Количество знаков после запятой: не преобразовывать
   Иерархический номер	Текст	Формат отображения: обычный текст

3. Вынесите на основную форму шаблона «Работы» атрибут «Дочерние работы».

4. В свойствах поля «Дочерние работы» на форме выберите представление «Таблица».

5. Настройте свойства таблицы «Дочерние работы»:

   • Дочерние записи: Дочерние работы
   • Упорядочивание: Порядковый номер
   • Иерархическая нумерация: Иерархический номер
   • Сортировка: Иерархический номер
   • Направление сортировки: По возрастанию

6. В панели элементов конструктора формы раскройте атрибут «Дочерние работы».

7. Из раскрытого списка «Дочерние работы» вынесите в таблицу атрибуты «Иерархический номер», «Порядковый номер» и «Родительская работа».
8. Выберите область кнопок таблицы «Дочерние работы» и добавьте на неё кнопки «‌ Создать», «‌ Добавить», «‌ Исключить».
9. Сохраните форму.
10. Перейдите к странице свойств шаблона «Работы».
11. Создайте запись в шаблоне «Работы».
12. Протестируйте работу древовидной таблицы:
    • На форме текущей работы создайте несколько записей в таблице «Дочерние работы».
    • Сохраните запись текущей работы.
    • Переместите одну работу внутрь другой, взявшись за вертикальное многоточие ‌ в первом столбце таблицы.
    • Переместите любую работу между уровнями иерархии:
      • выберите работу с помощью флажка в первом столбце таблицы;
      • нажмите кнопку ‌, чтобы переместить работу на один уровень иерархии вниз;
      • нажмите кнопку ‌, чтобы переместить работу на один уровень иерархии вверх.
    • Изменяйте порядковые номера работ, чтобы переместить их на новые позиции в таблице.

Настройка шевронов

Если для поля атрибута типа «Запись» выбрано представление «Шевроны», то в поле будет отображаться последовательность цветных плашек с заголовками записей связанного шаблона.

• Каждый шеврон содержит заголовок связанной с ним записи в виде гиперссылки на запись.
• Пользователь может нажимать шевроны для просмотра связанных с ними записей во всплывающем окне.
• Цвет шеврона можно задать двумя способами:
  • с помощью системного атрибута «Цвет» связанной записи;
  • с помощью правил окраски записей.

См. также статьи «Шевроны. Правила окрашивания. Пример настройки» и «Шевроны. Визуализация этапов процесса. Пример настройки».

Помимо общих свойств поля для шевронов можно настроить следующие свойства:

• Упорядочивание — укажите атрибут типа «Число», по значению которого будет выстраиваться последовательность записей в виде шевронов.
• Фильтр — задайте список ID записей из связанного шаблона, которые должны отображаться в виде шевронов. Для этого укажите атрибут либо введите формулу или выражение на языке N3.
• Форма — выберите форму связанного шаблона записи, которая должна открываться при нажатии по шеврону.

• Правила окраски записей — настройте правила окрашивания шевронов на форме.

  Примечание

  • Если не настроены правила окраски шевронов или не сработает ни одно правило, они будут окрашиваться цветом, указанным в системном атрибуте «Цвет» в соответствующих записях. Если при этом для записи атрибут «Цвет» не задан, то шеврон будет окрашен в зелёный цвет.
  • Правил окраски шевронов может быть неограниченное количество, но для оптимальной работы платформы рекомендуется задавать не более 8 условий.
  • Если для одной записи одновременно сработают несколько правил, возвращающих разные цвета, то шеврон будет окрашен в цвет, заданный последним сработавшим правилом.
  • Следует помнить, что условие окрашивания шеврона вычисляется в контексте шаблона, связанного с текущим шаблоном посредством с атрибута типа «Запись». Поэтому обратиться к атрибутам текущего шаблона, на форме которого размещены шевроны, можно только посредством обратной ссылки. Например, к атрибуту «Название магазина» текущего шаблона можно обратиться посредством атрибута «Магазин» из связанного шаблона, который ссылается на текущий шаблон: $Magazin->Nazvaniemagazina.

Настройка правил окрашивания шевронов

1. Нажмите кнопку «Создать» в области «Правила окраски записей» свойств элемента «Шевроны».
2. В таблице правил окраски появится новое правило.
3. Задайте цвет, указав его код или выбрав с помощью палитры.
4. Задайте условие, при котором шеврон должен окрашиваться в заданный цвет. Правило должно возвращать true для записей, которые должны быть окрашены в выбранный цвет. Для этого укажите атрибут типа «Логический» либо введите формулу или выражение на N3.

Настройка диаграммы Ганта

Если для поля атрибута типа «Запись» выбрано представление «Диаграмма Ганта», то поле будет представлять собой диаграмму, отображающую записи из связанного шаблона — работы. Пользователь сможет выбирать интервал отображения данных на диаграмме, просматривать сведения о работах, их связях и зависимостях во всплывающей форме, а также показывать и скрывать ожидаемый ход работ.

Подробные сведения см. в статьях «Диаграмма Ганта. Настройка» и «Диаграмма Ганта. Использование».

Настройка карты

Если для поля атрибута типа «Запись» выбрано представление «Карта», то в поле будет отображаться карта с географическими метками, сформированными по записям связанного шаблона. Пользователь сможет искать адреса, добавлять метки на карту, убирать их с карты и задавать им свои данные. Для отображения карт на форме требуется настроить системное подключение типа «Карты», шаблон записи, на форме которого будет отображаться карта и шаблон записи, в котором будут храниться данные меток на карте.

Подробные сведения см. в статьях «Карты. Настройка» и «Карты. Использование».

Помимо общих свойств поля для карты можно настроить следующие свойства:

• Высота — задайте высоту карты на форме от 200 до 480 пикселей.

• Атрибуты адреса — выберите атрибуты типа «Текст» (из связанного шаблона), в которых будут храниться данные адреса меток на карте:

  • Страна
  • Регион
  • Населённый пункт
  • Улица
  • Дом, строение
  • Индекс

• Атрибуты координат — выберите из связанного шаблона атрибуты типа «Число» (из связанного шаблона) для хранения географических координат меток на карте:

  • Широта
  • Долгота

Обсуждение

Представление поля «Обсуждения» на формах определяется сочетанием свойств поля и свойств шаблона.  См. статью «Настройка обсуждений».

Помимо общих свойств у этого поля предусмотрено одно свойство:

• Высота — введите высоту области чата на форме в пикселях.

Пример использования

Подробные сведения см. в статье «Использование обсуждения».

1. Поместите на неё поле «Обсуждение».
2. Откройте форму, отправляйте и отвечайте на сообщения в чате, архивируйте их и прикрепляйте к ним файлы.

Организационная единица

Для поля атрибута типа «Организационная единица» предусмотрены следующие варианты отображения (см. иллюстрации ниже):

• Если атрибут хранит одно значение:

  • название оргединицы (если поле доступно только для чтения);
  • раскрывающийся список (если в поле разрешён ввод, возможно выбирать оргединицы).

• Если атрибут хранит несколько значений:

  • список оргединиц (если поле доступно только для чтения);
  • раскрывающийся список (если в поле разрешён ввод, возможно выбирать оргединицы);
  • таблица (если в поле разрешён ввод, возможно добавлять, исключать, удалять и редактировать оргединицы).

Примеры отображения

Настройка представления

Представление поля атрибута типа «Организационная единица» на форме определяется свойствами поля.

Помимо общих свойств у этого поля предусмотрены следующие свойства:

• Представление — выберите представление поля на форме:

  • Раскрывающийся список — пользователь может выбрать одну или несколько оргединиц. В раскрывающийся список выводятся первые 50 оргединиц, отсортированных по алфавиту. Если аккаунтов больше 50, то отобразится предупреждение — «Отображены не все значения, уточните поиск».

    • Создание записей — установите этот флажок, чтобы пользователь мог создавать оргединицы, нажав кнопку в раскрывающемся списке. Для этого отобразится всплывающее окно с формой шаблона оргединицы.
    • Редактирование записей — установите этот флажок, чтобы пользователь мог редактировать оргединицы, нажав кнопку в раскрывающемся списке. Для этого отобразится всплывающее окно с формой шаблона оргединицы.
    • Форма — выберите форму, которая будет использоваться для создания и редактирования оргединиц. Если форма не указана, используется основная форма шаблона оргединиц.
    • Фильтр — задайте список ID оргединиц, которые должны отображаться в раскрывающемся списке. Для этого укажите атрибут типа «Оргединица» либо введите формулу или выражение на языке N3.

  • Таблица — настройте таблицу аналогично таблице для атрибута типа «Запись».

Добавление на форму атрибутов шаблона оргединицы

Так как атрибут типа «Организационная единица» связан с шаблоном оргединицы, на формы и в таблицы можно добавить атрибуты этого шаблона, а также связанных с ним шаблонов любого уровня вложенности.

1. В панели элементов конструктора формы разверните атрибут типа «Организационная единица», нажав стрелку вниз ‌ справа от названия атрибута.
2. Отобразится список атрибутов шаблона аккаунта, связанного с атрибутом.
3. Перетащите на макет формы или в таблицу требуемый атрибут аккаунта.
4. Настройте поле или столбец атрибута с помощью панели «Свойства поля» или «Свойства столбца таблицы».

Связанные процессы

Представление связанных процессов на формах определяется свойствами поля.

Помимо общих свойств у поля «Связанные процессы» на форме предусмотрены следующие свойства:

• Представление — выберите способ отображения поля на форме:

  • Диаграмма — поле будет отображаться в виде диаграммы экземпляра процесса, связанного с текущей записью (если не задан фильтр), или экземпляра процесса, ID которого вернул фильтр. См. статью «Просмотр диаграммы процесса».

  • Таблица — поле будет отображаться в виде таблицы со списком экземпляров процесса, связанных с текущей записью (если не задан фильтр), или экземпляров процесса, ID которых вернул фильтр. В таблице связанных процессов предусмотрены следующие столбцы:

    • Название экземпляра процесса — гиперссылка на экземпляр процесса, см. статью «Использование диаграммы экземпляра процесса»;
    • Версия — номер версии диаграммы экземпляра процесса;
    • Дата создания — дата и время создания экземпляра процесса;
    • Позиции токенов — ID элементов диаграммы экземпляра процесса, на которых находятся токены.
    • Ошибки — при наличии ошибок при выполнении экземпляра процесса в этом столбце отображается флажок.
    • Задачи — гиперссылки на пользовательские задачи по процессу, назначенные исполнителям.

• Фильтр — введите формулу или выражение на языке N3, возвращающие один или несколько ID экземпляров процесса, которые должны отображаться на диаграмме или в таблице.

Список значений

Представление поля атрибута типа «Список значений» на форме определяется свойствами поля и форматом отображения, заданным в свойствах атрибута.

У этого поля предусмотрены только общие свойства.

См. также статьи «Атрибут типа «Список значений». Вычисление значения по справочнику» и «Атрибут типа «Список значений». Вычисление текущего значения» .

Пример использования

1. Создайте и поместите на форму и в таблицу атрибут «Тип транспортного средства»:

   • Тип данных: Список значений
   • Формат отображения: Бейдж

   • Список значений:

     Системное имя	EN	RU	Цвет	Значок
     bus	Bus	Автобус	#ff0000	‌ bus
     passengerCar	Car	Легковой автомобиль	#0000ff	‌ car
     truck	Truck	Пикап	#00ff00	‌ truck
     van	Minivan	Микроавтобус	#ffff00	‌ van-shuttle

2. Откройте форму и нажмите поле «Тип транспортного средства».

3. Отобразится раскрывающийся список с названиями и значками автомобилей, пункты списка будут окрашены указанными цветами.



4. Откройте таблицу с записями шаблона.

5. Столбец «Тип транспортного средства» должен выглядеть как показано на иллюстрации.



Роль

Для поля атрибута типа «Роль» предусмотрены следующие варианты отображения (см. иллюстрации ниже):

• Если атрибут хранит одно значение:

  • название роли (если поле доступно только для чтения);
  • раскрывающийся список (если в поле разрешён ввод, возможно выбирать, создавать и редактировать роли).

• Если атрибут хранит несколько значений:

  • список ролей (если поле доступно только для чтения);
  • раскрывающийся список (если в поле разрешён ввод, возможно выбирать, создавать и редактировать роли);
  • таблица (если в поле разрешён ввод, возможно создавать, редактировать, добавлять, исключать и удалять роли).

Примеры отображения

Настройка представления

Представление поля атрибута типа «Роль» на форме определяется сочетанием свойств поля и свойств атрибута.

Помимо общих свойств у этого поля предусмотрены следующие свойства:

• Представление — выберите представление поля на форме:

  • Раскрывающийся список — пользователь может выбрать одну или несколько ролей. В раскрывающийся список выводятся первые 50 ролей, отсортированных по алфавиту. Если ролей больше 50, то отобразится предупреждение — «Отображены не все значения, уточните поиск».

    • Создание записей — установите этот флажок, чтобы пользователь мог создавать роли, нажав кнопку в раскрывающемся списке. Для этого отобразится всплывающее окно с формой шаблона роли.
    • Редактирование записей — установите этот флажок, чтобы пользователь мог редактировать роли, нажав кнопку в раскрывающемся списке. Для этого отобразится всплывающее окно с формой шаблона роли.
    • Форма — выберите форму, которая будет использоваться для создания и редактирования ролей. Если форма не указана, используется основная форма шаблона роли.
    • Фильтр — задайте список ID ролей, которые должны отображаться в раскрывающемся списке. Для этого укажите атрибут типа «Роль» либо введите формулу или выражение на языке N3.

  • Таблица — настройте таблицу аналогично таблице для атрибута типа «Запись».

Добавление на форму атрибутов шаблона роли

Так как атрибут типа «Роль» связан с шаблоном роли, на формы и в таблицы можно добавить атрибуты этого шаблона, а также связанных с ним шаблонов любого уровня вложенности.

1. В панели элементов конструктора формы разверните атрибут типа «Организационная единица», нажав стрелку вниз ‌ справа от названия атрибута.
2. Отобразится список атрибутов шаблона роли, связанного с атрибутом.
3. Перетащите на макет формы или в таблицу требуемый атрибут роли.
4. Настройте поле или столбец атрибута с помощью панели «Свойства поля» или «Свойства столбца таблицы».

Текст

Представление поля атрибута типа «Текст» на форме определяется свойствами поля и форматом отображения, заданным в свойствах атрибута.

Помимо общих свойств у этого поля предусмотрены следующие свойства:

• Замещающий текст — введите наглядный образец текста, которые следует вводить пользователю. Этот текст будет отображаться в пустом поле.

• Макс. длина — укажите максимально допустимое количество символов, которое может вести в поле пользователь:

  • 0 — неограниченная длина текста;
  • если имеющееся значение атрибута длиннее макс. длины, значение не будет обрезано, и пользователь сможет изменять текст в поле, но не сможет добавить символы сверх макс. длины;
  • при попытке ввести больше символов, ввод прекратится.

• Отображать — укажите, как следует отображать поле (для атрибута с форматом отображения « Обычный текст», «HTML-текст» или «Размеченный текст»):

  • В одну строку — поле будет иметь высоту в одну строку текста:

    • для атрибута с форматом отображения «Обычный текст» в поле возможно будет ввести любое количество строк;
    • для атрибута с форматом отображения «HTML-текст», «Размеченный текст» или маской ввода в поле возможно будет ввести одну строку;

  • В несколько строк — поле будет иметь указанную высоту текста в строках.

• Высота текста в строках — укажите максимальную высоту поля в строках:

  • Авто — высота поля будет соответствовать количеству строк текста;
  • 5, 10, 20 — поле будет иметь указанную высоту, не поместившийся в поле текст будет отображаться с помощью прокрутки.

Сведения о настройке и пример использования форматов отображения с масками ввода см. в статье «Атрибут типа «Текст».

В поле атрибута с форматом отображения « HTML текст» или «Размеченный текст» предусмотрена панель инструментов для форматированием текста.

Цвет

Представление поля системного атрибута «Цвет» на форме определяется свойствами поля.

Для пользователя в этом поле будут отображаться образец и шестнадцатеричный код цвета (например, красный #ff0000). Если в поле разрешён ввод, при нажатии образца цвета отобразится с палитра для визуального выбора или ввода кода цвета.

Если для записи задано значение системного атрибута «Цвет», строки этой записи в таблицах, шевроны и сектора диаграмм для неё будут отображаться с заливкой заданным цветом.

У этого поля предусмотрены только общие свойства.

Пример использования

Атрибут «Цвет» можно использовать для окрашивания секторов диаграмм.

В этом примере представлены инструкции по окрашиванию секторов диаграммы цветами, заданными в шаблоне со справочными данными.

По умолчанию сектора диаграмм окрашиваются цветами, заданными в разделе «Цвета графиков и диаграмм» в текущей теме.

Если в свойствах диаграммы в поле «Категории» выбран атрибут типа «Запись», то сектора диаграммы будут окрашиваться цветами из атрибута «Цвет» связанных записей.

Если в свойствах диаграммы в поле «Категории» выбран атрибут типа «Список значений», то сектора диаграммы будут окрашиваться цветами, заданными для значений списка.

1. Создайте шаблон записи «Заявки на перевозку».
2. Создайте шаблон записи «Типы транспортных средств».

3. В шаблоне «Типы транспортных средств» создайте атрибут «Название»:

   • Тип данных: текст
   • Использовать как заголовок записей: флажок установлен

4. В шаблоне «Заявки на перевозку» создайте и вынесите на форму атрибут «Тип транспортного средства»:

   • Тип данных: запись
   • Связанный шаблон: Типы транспортных средств

5. В шаблоне «Типы транспортных средств» вынесите на форму атрибут «Название» и системный атрибут «Цвет».

6. В шаблоне записи «Типы транспортных средств»  создайте записи со следующими данными:

   Название	Цвет
   Автобус	#ff0000
   Легковой автомобиль	#0000ff
   Грузовик	#00ff00
   Микроавтобус	#ffff00

7. В шаблоне «Заявки на перевозку» создайте несколько записей и выберите в них разные типы транспортных средств.

8. В разделе навигации приложения создайте страницу «Статистика заявок».

9. На странице «Статистика заявок» создайте диаграмму «Заявки по типу» со следующими свойствами:

   • Отображаемое название: Заявки по типу
   • Тип: круговая
   • Данные
     • Шаблон: Заявки на перевозку
     • Категории: Тип транспортного средства

10. На диаграмме «Заявки по типу» должны отобразиться четыре сектора: красный, синий, зелёный и жёлтый, показывающие количество заявок на перевозку соответствующими типами ТС. См. пример на следующей иллюстрации.



Чертёж

Представление поля атрибута типа «Чертёж» на форме определяется свойствами поля, загруженным чертежом в формате DWG и привязанными к нему данными.

Для пользователя в этом поле будет отображаться мастер для загрузки файла чертежа и привязки слоёв и маркеров к шаблонам записей, после чего отобразятся элементы для работы загруженным планом, маркеры и помещения. Пользователь сможет выбирать помещения, этажи и маркеры, раскрашивать объекты на плане, добавлять заявки по объектам.

Полигоны и маркеры на чертеже привязываются к записям в шаблонах.

Подробные сведения см. в статьях «Чертёж. Подготовка и импорт файла DWG» и «Чертёж. Настройка».

Помимо общих свойств у этого поля предусмотрены следующие свойства:

• Разрешить удаление — установите этот флажок, чтобы пользователь мог удалять связанные с чертежом записи.
• Связи — настройте связи между слоями чертежа и шаблонами записей:
  • Шаблон записи — выберите шаблон записи, с которым будет связан указанный слой чертежа. В этом шаблоне будут храниться записи, связанные с полигонами на чертеже.
  • Атрибут — выберите ключевой атрибут типа «Текст». Этот атрибут будет использоваться для привязки полигонов к записям в указанном шаблоне путём сопоставления по наименований полигонов на текстовом слое чертежа со значениями атрибута.
  • Форма для перехода  — выберите форму, которая будет отображаться в информационной панели для объекта, выбранного на чертеже.
  • Форма на чертеже — выберите форму, которая будет отображаться при нажатии кнопки «Перейти к записи» в информационной панели для объекта, выбранного на чертеже.
  • Создать уровень связи — нажмите эту кнопку, чтобы связать ещё один слой чертежа с шаблоном записи.
• Маркеры
  • Шаблон записи — выберите шаблон, записи которого будут отображаться как маркеры на плане.
  • Форма для перехода — выберите форму, которая будет отображаться в информационной панели для маркера, выбранного на чертеже.
  • Форма на чертеже — выберите форму, которая будет отображаться при нажатии кнопки «Перейти к записи» в информационной панели на чертеже.
  • Таблица — выберите таблицу, которая будет отображаться на вкладке «Заявки» слева от плана. Если для таблицы назначено представление карточек, то оно будет отображаться вместо таблицы.
  • Привязка к слоям — укажите для каждого уровня связи атрибут типа «Запись» из шаблона маркеров, ссылающийся на шаблон записи, заданный в свойствах связей. Маркеры будут привязаны к соответствующим слоям.
• Метаданные
  • Цвет объектов — выберите атрибуты типа «Список значений» из шаблонов, привязанных к слоям в свойствах связей. Цвет полигонов на плане будет соответствовать значениям выбранных атрибутов. Кроме того, с помощью вкладки «Цвета» слева от плана пользователь сможет отфильтровать полигоны по значениям выбранных атрибутов.

Для того чтобы настроить свойства поля атрибута типа «Чертёж», выберите поле и нажимайте блоки «Связи», «Маркеры» и «Метаданные», как показано на иллюстрации.

Число

Представление поля атрибута типа «Число» на форме определяется свойствами поля и форматом отображения, заданным в свойствах атрибута.

Помимо общих свойств у этого поля предусмотрены следующие свойства:

• Минимум — укажите минимально допустимое значение, которое может вести в поле пользователь.

• Максимум — укажите максимально допустимое значение, которое может вести в поле пользователь.

  Логика корректировки значения

  При вводе значения за пределами указанных лимитов значение будет автоматически скорректировано.

  Например, если минимальное значение — 50,0, максимальное — 50,5, то при вводе значения 50,9 оно будет преобразовано в 50,5.

Штрихкод

Представление поля атрибута типа «Штрихкод» на форме определяется свойствами поля и форматом отображения, заданным в свойствах атрибута.

У этого поля предусмотрены только общие свойства.

Пример использования

1. Создайте и поместите на форму атрибут «Веб-сайт магазина»:

   • Тип данных: Штрихкод
   • Формат отображения: QR-код

2. Откройте форму и нажмите кнопку «Изменить» под QR-кодом.

3. Отобразится окно ввода данных QR-кода.
4. Введите гиперссылку, например https://mycompany.ru/store
5. Нажмите кнопку «Сохранить».
6. Проверьте сформированный QR-код, отсканировав его с помощью смартфона.

Настройка вложенной формы

На форму можно добавлять вложенные формы текущего шаблона записи и формы связанных с ним шаблонов.

Формы, которые можно добавить как вложенные, отображаются в панели элементов конструктора формы. Формы связанного шаблона отображаются в списке элементов соответствующего атрибута типа «Запись».

На форму можно добавить вложенные формы неограниченного уровня вложенности. Если вложенная форма уже содержит в себе другую вложенную форму, то на итоговой форме для пользователя будут отображены все вложенные формы.

Операции для кнопок на вложенной форме выполняются в контексте записи, отображенной на вложенной форме.

Для вложенной формы предусмотрены следующие свойства:

• Отображаемое название — наглядное название вложенной формы, не отображается для пользователя;
• Системное имя — уникальное имя вложенной формы в рамках текущей формы, используемое для настройки правил для формы. Не должно начинаться с цифры. Рекомендуется использовать буквы латинского алфавита, цифры и символ «_». Заполняется автоматически по названию.
• Путь к атрибуту — показывает полный путь к форме:
  • для формы текущего шаблона отображается системное имя исходной формы;
  • для формы из связанного шаблона отображается цепочка системных имён атрибутов и системное имя исходной формы.
• Доступ — режим доступа к данным на вложенной форме и её отображения:
  • Разрешить ввод — пользователь сможет вводить данные в поля вложенной формы.
  • Только чтение — данные на вложенной можно будет только просматривать.
  • Скрыть — вложенная форма не будет отображаться на текущей форме. Показать скрытую вложенную форму можно с помощью правил для формы.
• Редактировать форму — нажмите эту кнопку, чтобы перейти к конструктору исходной формы.

Связанные статьи

Формы. Определения, редактирование, удаление, использование списка форм

Статические элементы формы: области, вкладки, колонки, статичный текст. Настройка представления

Атрибуты. Определения, типы, настройка, архивирование, удаление
