Урок 6. Усовершенствованный процесс

Введение

В ходе этого урока вы усовершенствуете процесс заказа автомобиля, используя созданные на предыдущем уроке шаблоны записей (реестры) (Типы автомобилей, Автомобили, Затраты, Типы затрат), — добавите возможность выбора типа машины из справочника во время оформления заявки и настроите учёт машин в гараже и отслеживание расходов.

Предусловия: пройден урок 5 «Структуры данных».

Расчётная продолжительность: 100 мин.

Настройка выбора типа автомобиля при оформлении заявки

Добавим возможность выбора типа автомобиля для Заказчика при создании заявки. Для этого настроим основную форму заявки.

1. Перейдите к шаблону «Заявки на автомобили».
2. Выберите вкладку «Формы».

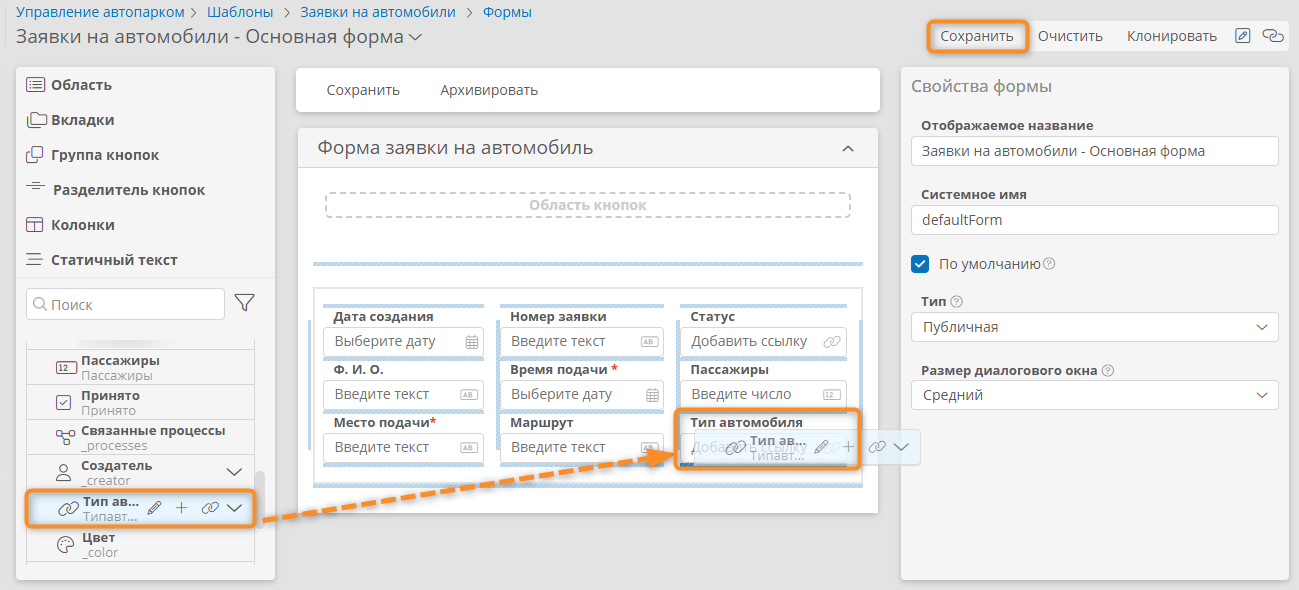

3. Откройте конструктор формы «Заявки на автомобили — Основная форма».
4. Перетащите на макет формы атрибут «Тип автомобиля».
5. Сохраните форму.

Настройка выбора автомобиля при выполнении рейса

Настроим форму для задачи «Принять заявку», чтобы Диспетчер гаража мог выбрать машину для выполнения рейса.

1. Перейдите к диаграмме процесса «Заказ автотранспорта».
2. Нажмите кнопку «Редактировать».

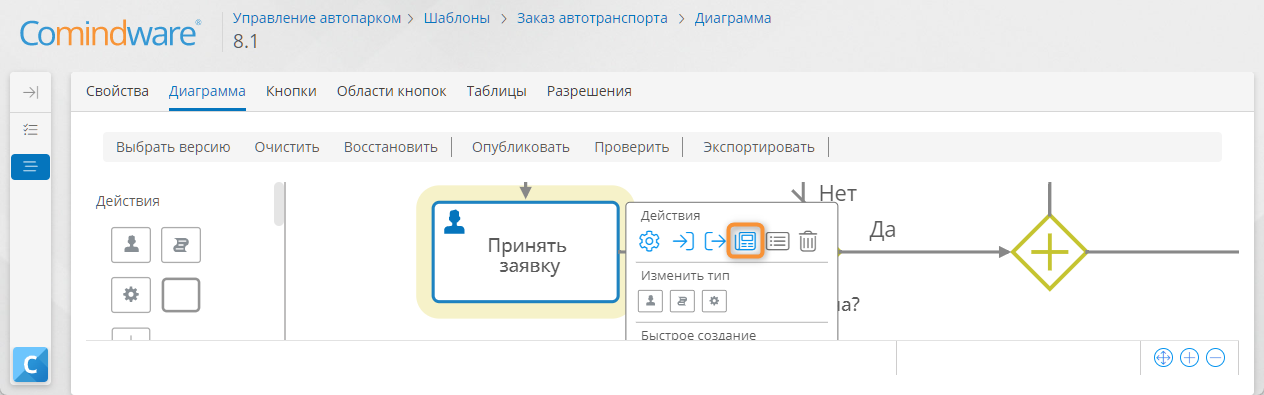

3. Выберите задачу «Принять заявку».

4. В меню элемента нажмите кнопку «Форма» ‌.

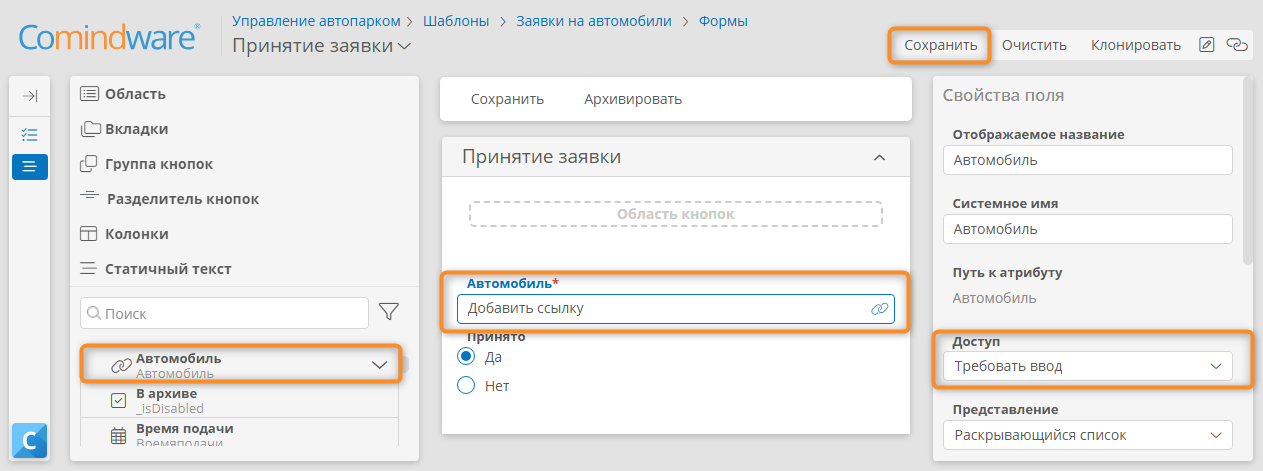

5. Разверните элемент «Заявки на автомобиль» на панели элементов.

6. Перетащите атрибут «Автомобиль» в область «Принятие заявки».
7. Укажите для поля «Автомобиль» режим доступа «Требовать ввод».

8. Сохраните форму.



Настройка учёта затрат во время выполнения рейса

1. На диаграмме процесса выберите задачу «Выполнить рейс» и с помощью меню элемента перейдите к ее форме.
2. Разверните элемент «Заявки на автомобиль».

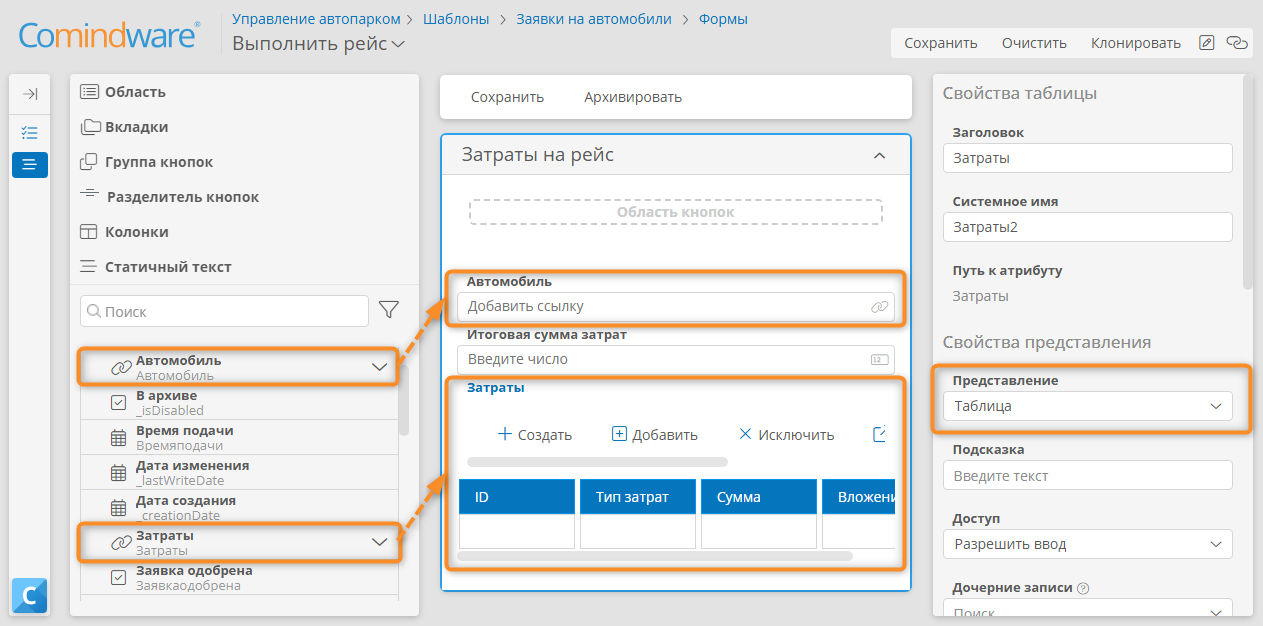

3. Перетащите атрибуты «Автомобиль» и «Затраты» на область «Выполнить рейс».

4. В панели свойств для поля «Затраты» выберите представление «Таблица».



5. Разверните элемент «Затраты» на панели элементов.

6. Перетащите атрибуты «Тип затрат» и «Сумма» в таблицу «Затраты» на форме.

7. Выберите область кнопок таблицы «Затраты» и перетащите на нее из панели элементов кнопки «Создать», «Редактировать» и «Перейти». Это позволит пользователю создавать, редактировать и просматривать записи о затратах в таблице «Затраты» на форме.



Настройка атрибута «Итоговая сумма затрат»

Добавим в шаблон «Заявки на автомобили» атрибут, хранящий итоговую сумму затрат на рейс.

1. Нажмите кнопку «Добавить атрибут» у атрибута «Заявки на автомобили» в панели элементов.

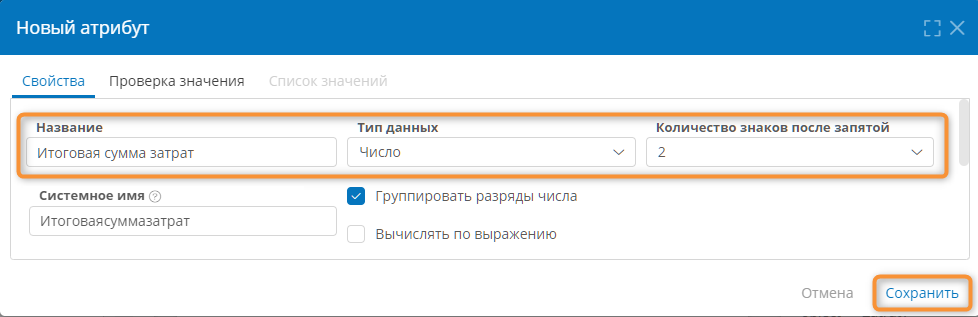

2. Настройте новый атрибут:

   • Название: Итоговая сумма затрат
   • Тип данных: число
   • Количество знаков после запятой: 2



3. Перетащите атрибут «Итоговая сумма затрат» в область «Выполнить рейс» под таблицу «Затраты».

4. Сохраните форму задачи «Выполнить рейс».
5. Вернитесь к диаграмме процесса, нажав кнопку «Назад» в браузере.
6. Опубликуйте диаграмму процесса.

Тестирование выбора автомобиля и учёта затрат

1. Перейдите на вкладку «Свойства» шаблона процесса «Заказ автотранспорта».
2. Нажмите кнопку «Перейти к экземплярам».
3. В списке экземпляров процесса запустите новый процесс, нажав кнопку «Создать».
4. Заполните поля заявки и укажите тип автомобиля.
5. Нажмите кнопку «Создать».
6. Перейдите на страницу «Мои задачи» с помощью панели навигации слева.
7. Откройте задачу «Заказ автотранспорта — Рассмотреть заявку»
8. Установите флажок «Заявка одобрена».
9. Завершите задачу.
10. Вернитесь на страницу «Мои задачи».
11. Откройте задачу «Заказ автотранспорта — Принять заявку».
12. В поле «Автомобиль» выберите автомобиль из раскрывающегося списка.
13. Укажите в поле «Принято» — «Да» и завершите задачу.
14. Вернитесь на страницу «Мои задачи».
15. Откройте задачу «Выполнить рейс».
16. Нажмите кнопку «Создать» в таблице «Затраты».
17. Укажите сумму и тип затрат в таблице.
18. Нажмите кнопку «Сохранить».
19. Добавьте еще несколько записей в таблицу затрат.
20. Завершите задачу.

Настройка добавления мастер-данных на лету

Реализуем для Водителя возможность ввода данных нового автомобиля перед выполнением рейса.

1. Вернитесь к диаграмме процесса «Заказ автотранспорта».
2. Нажмите кнопку «Редактировать».
3. Перейдите к форме задачи «Выполнить рейс».

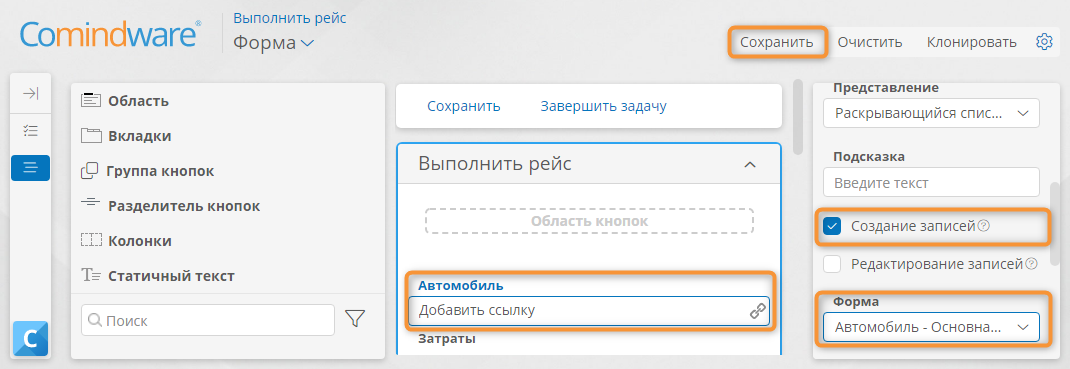

4. Выберите поле «Автомобиль» на форме и в его свойствах установите флажок «Создание записей».

5. Укажите форму для создания записей: «Автомобиль — Основная форма».



6. Сохраните форму задачи.

7. Опубликуйте диаграмму процесса.

Тестирование добавления нового автомобиля перед выполнением рейса

1. Запустите процесс и пройдите его до задачи «Выполнить рейс».

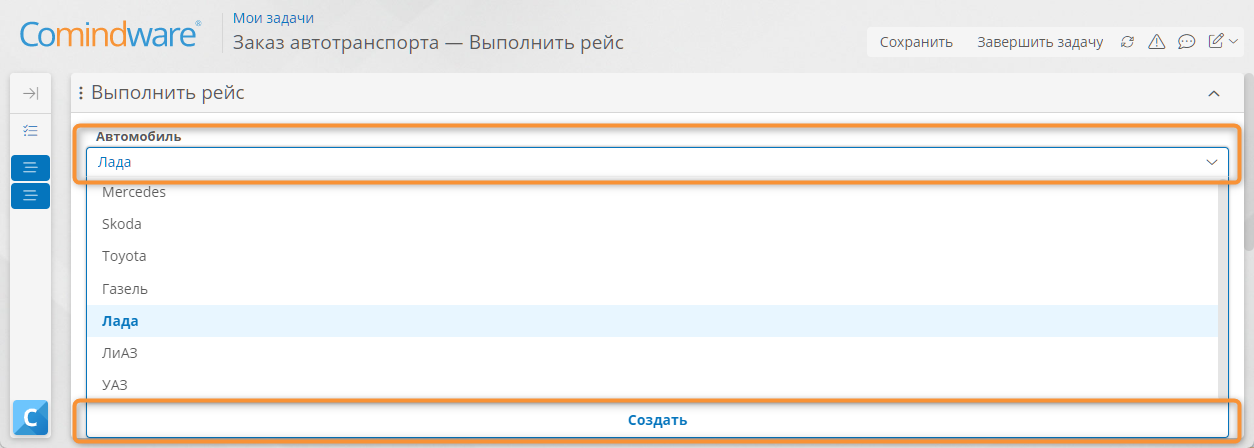

2. В форме задачи «Выполнить рейс» нажмите кнопку «Создать» в поле «Автомобиль».



3. Заполните поля отобразившейся формы и сохраните её.

4. Завершите задачу.

Результаты

В ходе этого урока вы настроили для Диспетчера гаража форму задач и возможность выбора типа автомобиля, реализовали для Водителя возможность добавления нового автомобиля перед выполнением рейса и протестировали усовершенствованный процесс.

В следующем уроке вы настроите автоматическое вычисление номера, статуса и итоговой суммы затрат по заявке, а также фильтрацию при выборе типа автомобиля.
