Диаграмма Ганта. Использование

Работа с диаграммой ганта

В данном примере предполагается, что диаграмма Ганта создана по инструкциям в разделе «Создание диаграммы Ганта».

Создайте и откройте запись в шаблоне «План работ».
Создайте записи в шаблоне «Работы» с помощью таблицы на форме «План работ» например:
- Составить ТЗ;
- Составить технические требования.
Укажите исполнителей, даты начала и окончания работ.
Укажите прогресс работ в процентах (без символа %). Прогресс отображается на диаграмме как полоса более тёмного цвета на полосе планового хода работы.

Созданные работы в таблице
Нажмите поле «Зависимости» в строке работы «Составить технические требования».
В раскрывающемся списке зависимостей нажмите кнопку «Создать».

Создание зависимости работ

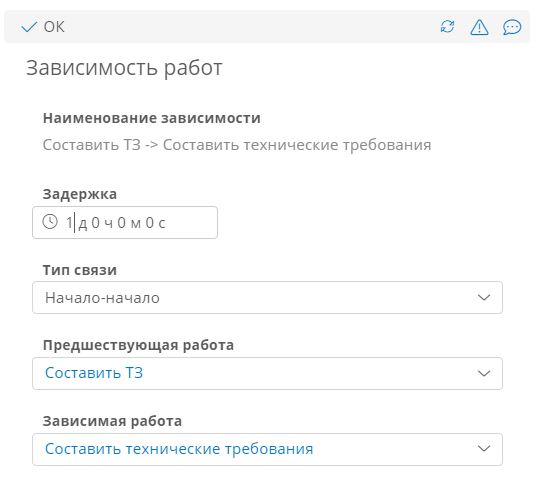

В форме зависимости работ укажите тип связи работ. От типа связи будет зависеть положение и направление стрелки, связывающей работы на диаграмме:

Начало-начало;
Начало-окончание;
Окончание-начало;
Окончание-окончание.

Выбор типа связи работ

Укажите задержку. Если указана задержка и у зависимой работы не указана дата начала или плановая дата начала, то отсутствующая дата будет равна сумме даты окончания предшествующей работы и задержки.
Выберите предшествующую и зависимую работы.
Нажмите кнопку «OK», чтобы сохранить зависимость работ.

Зависимость работ

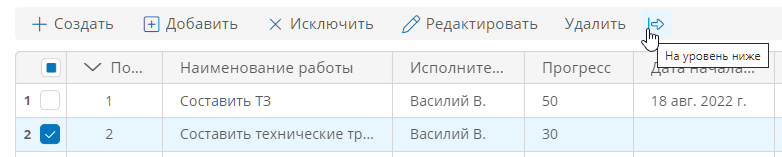

Чтобы сделать работу «Составить технические требования» дочерней для работы «Составить ТЗ», установите для неё флажок выбора в первом столбце и нажмите кнопку «На уровень ниже».

Перевод работы в статус дочерней
Нажмите кнопку «Сохранить» в верхней части формы, чтобы сохранить запись плана работ.

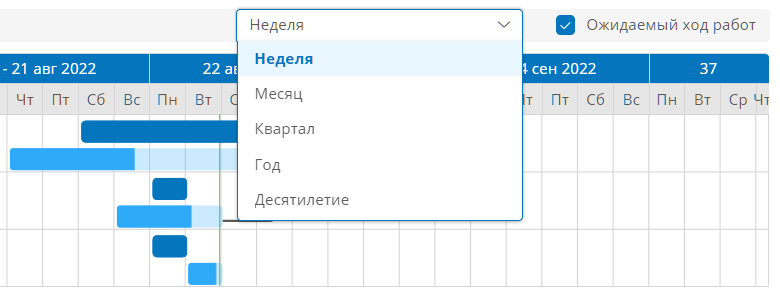

Выберите интервал отображения диаграммы Ганта: неделя, месяц, год или десятилетие.
Установите или снимите флажок «Ожидаемый ход работ». Ожидаемый ход работ отображается в виде отдельной полосы над полосой планового хода работы.

Интервал отображения диаграммы и флажок отображения ожидаемого хода работ
Чтобы просмотреть сведения о работе, нажмите соответствующую полосу на диаграмме.

Сведения о работе на диаграмме
Чтобы просмотреть сведения о зависимости работ, нажмите связывающую их стрелку на диаграмме.

Сведения о зависимости работ на диаграмме
