События
Событие служит для описания того, что должно случиться (в отличие от задачи, когда что-то должно быть сделано). События можно классифицировать несколькими способами, но основной способ — в зависимости от положения события на схеме бизнес-процесса:
Стартовое событие — определяет запуск процесса. Стартовое событие имеет следующие типы:
- Простое стартовое событие — процесс инициируется не типизированным событием;
- Стартовое событие-таймер — процесс инициируется в определенный момент времени или по расписанию;
- Стартовое событие-получение сообщения — процесс инициируется при получении сообщения из другого процесса или внешнего ресурса.
Простое стартовое событие

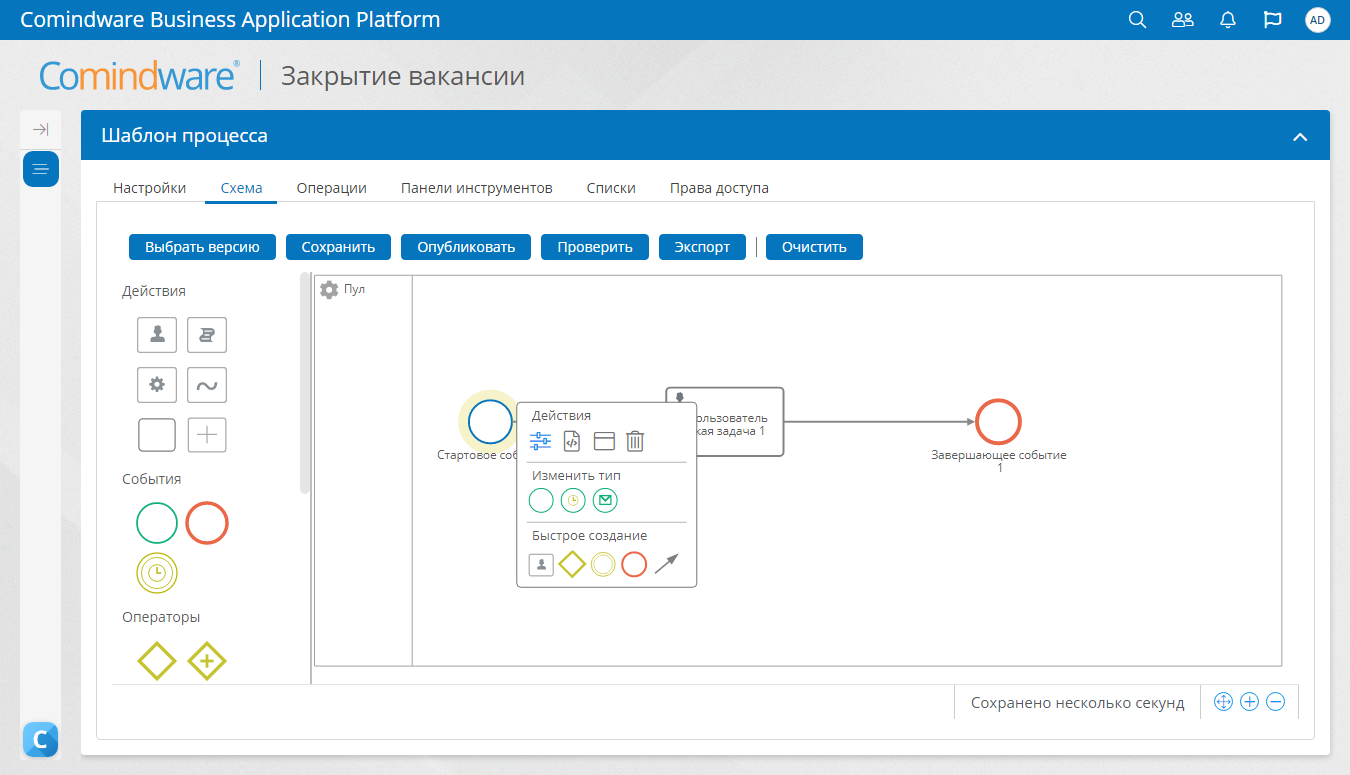

Элемент «Простое стартовое событие» на схеме бизнес-процесса
При нажатии левой кнопкой мыши на элемент «Простое стартовое событие» на схеме бизнес-процесса откроется окно настройки, которое имеет следующие разделы:
- Действия :
- Настройки — открывает окно настроек элемента «Простое стартовое событие»:
- Имя — наименование события на схеме бизнес-процесса;
- Системное имя — уникальное текстовое имя события. Может содержать только буквы латинского алфавита, цифры и знак «_». Заполняется автоматически;
- Описание — дополнительный комментарий к назначению события;
- Состояние — статус события:
- Активно;
- Приостановлено;
- Пропустить.
- Правила для данных (больше информации в статье);
- Стартовая форма — настройка формы для заполнения при старте процесса (больше информации в статье Формы на схеме бизнес-процесса);
- Удалить — удаляет элемент со схемы бизнес-процесса.
- Настройки — открывает окно настроек элемента «Простое стартовое событие»:
- Изменить тип — позволяет изменить тип события;
- Быстрое создание — позволяет добавить к событию связанный элемент на схему бизнес-процесса.
Стартовое событие-таймер
Элемент «Стартовое событие-таймер» на схеме бизнес-процесса
При нажатии левой кнопкой мыши на элемент « Стартовое событие-таймер » на схеме бизнес-процесса откроется окно настройки, которое имеет следующие разделы:
- Действия :
- Настройки — открывает окно настроек элемента « Стартовое событие-таймер » со следующими разделами:
- Основные свойства :
- Имя — наименование события на схеме бизнес-процесса ;
- Системное имя — уникальное текстовое имя события. Может содержать только буквы латинского алфавита, цифры и знак «_». Заполняется автоматически ;
- Описание — дополнительный комментарий к назначению события ;
- Состояние — статус события:
- Активно ;
- Приостановлено ;
- Пропустить .
- Дополнительные свойства :
- Тип таймера — выбирается интервал срабатывания таймера. У каждого типа свои параметры настройки, позволяющие задать конкретные интервалы для запуска процесса:
- По минутам ;
- По дням ;
- По неделям ;
- По месяцам ;
- По годам .
- Тип таймера — выбирается интервал срабатывания таймера. У каждого типа свои параметры настройки, позволяющие задать конкретные интервалы для запуска процесса:
- Основные свойства :
- Правила для данных (больше информации в статье);
- Удалить — удаляет элемент со схемы бизнес-процесса.
- Настройки — открывает окно настроек элемента « Стартовое событие-таймер » со следующими разделами:
- Изменить тип — позволяет изменить тип события;
- Быстрое создание — позволяет добавить к событию связанный элемент на схему бизнес-процесса.
Стартовое событие-получение сообщения

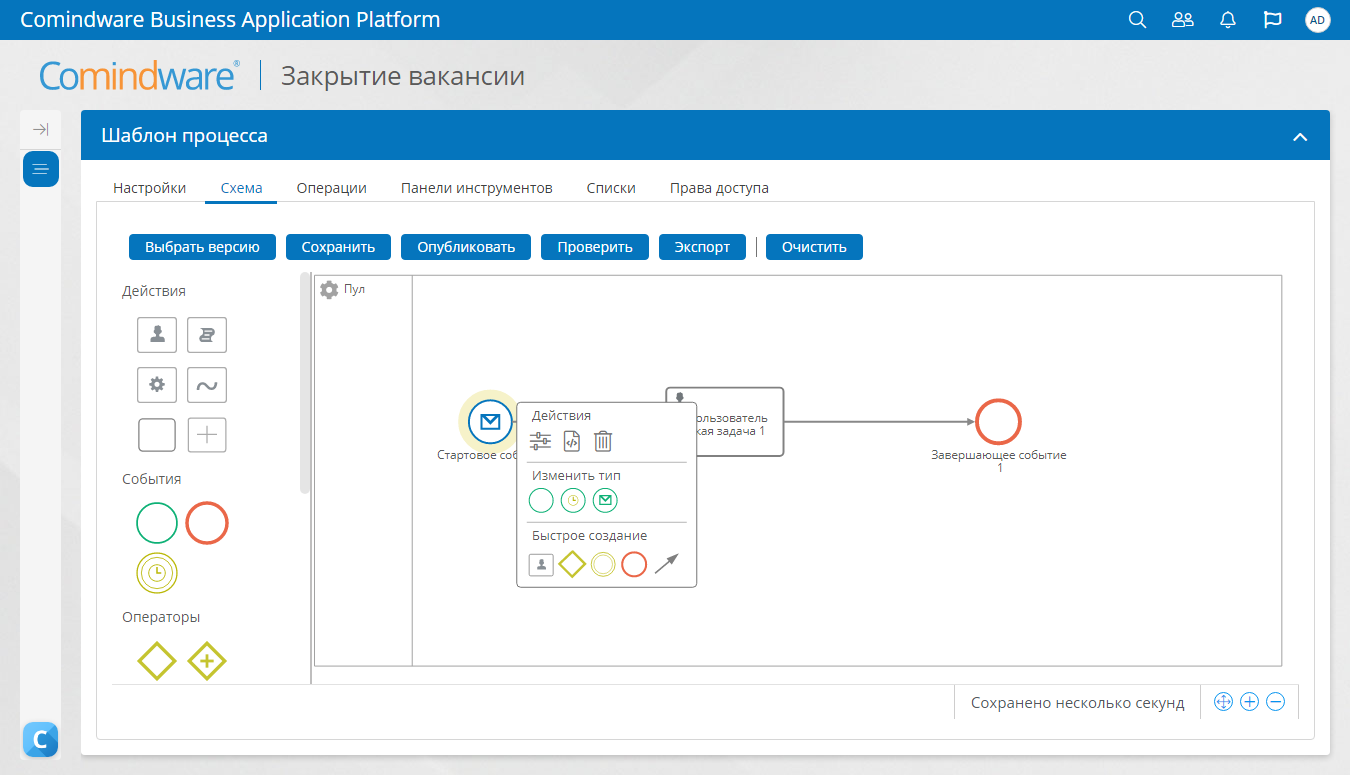

Элемент «Стартовое событие-получение сообщения» на схеме бизнес-процесса
При нажатии левой кнопкой мыши на элемент « Стартовое событие-получение сообщения » на схеме бизнес-процесса откроется окно настройки, которое имеет следующие разделы:
- Действия :
- Настройки — открывает окно настроек элемента « Стартовое событие-получение сообщения » со следующими разделами:
- Основные свойства :
- Имя — наименование события на схеме бизнес-процесса ;
- Системное имя — уникальное текстовое имя события. Может содержать только буквы латинского алфавита, цифры и знак «_». Заполняется автоматически ;
- Описание — дополнительный комментарий к назначению события ;
- Состояние — статус события:
- Активно ;
- Приостановлено ;
- Пропустить .
- Дополнительные свойства :
- Использовать пути передачи данных — флаг, позволяющий выбрать из списка или добавить путь с типом « Входящий путь »;
- Выбрать из существующих — флаг, позволяющий выбрать из списка шаблон сообщения;
- Имя сообщения — наименование сообщения (должно совпадать в отправляющем и принимающем событии). Выбирается из списка или указывается в текстовом поле. Недоступно при отмеченном флаге « Использовать пути передачи данных ».
- Шаблон сообщения — позволяет настроить передачу данных из полученного сообщения в процесс:
- Выберите шаблон сообщения — выбор из списка, создание или редактирование шаблона сообщения;
- Настройка соответствия — таблица для определения соответствия атрибутов шаблона сообщения с атрибутами шаблона записи. Первые три колонки таблицы характеризуют атрибуты шаблона сообщения. Последняя колонка « Значение » позволяет выбрать атрибут с типом данных, совпадающим с типом данных атрибута шаблона сообщения, текущего или связанного шаблона записи.
- Основные свойства :
- Правила для данных (больше информации в статье);
- Удалить — удаляет элемент со схемы бизнес-процесса.
- Настройки — открывает окно настроек элемента « Стартовое событие-получение сообщения » со следующими разделами:
- Изменить тип — позволяет изменить тип события;
- Быстрое создание — позволяет добавить к событию связанный элемент на схему бизнес-процесса.
Промежуточное событие
Существует два способа использования Промежуточного события:
- Промежуточное событие, включенное в состав стандартного потока операций;
- Промежуточное событие, присоединенное к границе действия.
Элемент «Промежуточное событие» на схеме бизнес-процесса
Промежуточные события имеют следующие типы:
- Промежуточное событие-таймер ;
- Промежуточное событие-отправка сообщения ;
- Промежуточное событие-получение сообщения ;
- Простое промежуточное событие .
По умолчанию, только что добавленное на схему промежуточное событие относится к типу « Событие-таймер ».
Промежуточное событие-таймер
Элемент «Промежуточное событие-таймер» на схеме бизнес-процесса
При нажатии левой кнопкой мыши на элемент « Промежуточное событие-таймер » на схеме бизнес-процесса откроется окно настройки, которое имеет следующие разделы:
- Действия :
- Настройки — открывает окно настроек элемента « Промежуточное событие-таймер » со следующими разделами:
- Основные свойства :
- Имя — наименование события на схеме бизнес-процесса ;
- Системное имя — уникальное текстовое имя события. Может содержать только буквы латинского алфавита, цифры и знак «_». Заполняется автоматически ;
- Описание — дополнительный комментарий к назначению события ;
- Состояние — статус события:
- Активно ;
- Приостановлено ;
- Пропустить .
- Дополнительные свойства :
- Интервал таймера — выбирается интервал срабатывания таймера:
- Значение — длительность задается в специальном поле; ;
- Выражение — длительность вычисляется выражением, написанным с помощью языка выражений платформы;
- C# скрипт — длительность устанавливается скриптом.
- Прерывающее — флаг, доступный если элемент « Промежуточное событие-таймер » присоединен к границе действия. Позволяет определить, будет ли событие прерывающим выполнение действия или не прерывающим.
- Интервал таймера — выбирается интервал срабатывания таймера:
- Основные свойства :
- Правила для данных (больше информации в статье);
- Удалить — удаляет элемент со схемы бизнес-процесса.
- Настройки — открывает окно настроек элемента « Промежуточное событие-таймер » со следующими разделами:
- Изменить тип — позволяет изменить тип события;
- Быстрое создание — позволяет добавить к событию связанный элемент на схему бизнес-процесса.
Промежуточное событие-отправка сообщения
Элемент «Промежуточное событие-отправка сообщения» на схеме бизнес-процесса
При нажатии левой кнопкой мыши на элемент « Промежуточное событие-отправка сообщения » на схеме бизнес-процесса откроется окно настройки, которое имеет следующие разделы:
- Действия :
- Настройки — открывает окно настроек элемента « Промежуточное событие-отправка сообщения » со следующими разделами:
- Основные свойства :
- Имя — наименование события на схеме бизнес-процесса ;
- Системное имя — уникальное текстовое имя события. Может содержать только буквы латинского алфавита, цифры и знак «_». Заполняется автоматически ;
- Описание — дополнительный комментарий к назначению события ;
- Состояние — статус события:
- Активно ;
- Приостановлено ;
- Пропустить .
- Дополнительные свойства :
- Место назначения — куда будет отправлено сообщение:
- Промежуточное событие ;
- Стартовое событие ;
- Внешний сокет ;
- Общее уведомление .
- Выбрать из существующих — флаг, позволяющий выбрать из списка шаблон сообщения;
- Имя сообщения — наименование сообщения (должно совпадать в отправляющем и принимающем событии). Выбирается из списка или указывается в текстовом поле. Доступно при выборе « Промежуточное событие » и « Стартовое событие ».
- Экземпляр процесса — указывается экземпляр процесса, который получит отправленное сообщение. Доступно при выборе « Промежуточное событие »:
- Значение — ИД экземпляра задается в специальном поле; ;
- Выражение — экземпляр вычисляется выражением, написанным с помощью языка выражений платформы;
- C# скрипт — экземпляр устанавливается скриптом.
- Процесс — выбор процесса, который будет запущен отправленным сообщением. Доступно при выборе « Стартовое событие » ;
- Использовать пути передачи данных — выбор из списка или добавление пути с типом « Исходящий путь » (при выборе « Внешний сокет » или « Общие уведомления » (при выборе « Общее уведомление »).
- Место назначения — куда будет отправлено сообщение:
- Данные в сообщении — позволяет настроить передачу данных из процесса в отправляемое сообщение:
- Выберите шаблон сообщения — выбор из списка, создание или редактирование шаблона сообщения;
- Настройка соответствия — таблица для определения соответствия атрибутов шаблона сообщения с атрибутами шаблона записи. Первые три колонки таблицы характеризуют атрибуты шаблона сообщения. Последняя колонка « Значение » позволяет выбрать:
- Значение — задается в текстовом поле;
- Атрибут — значение берется из атрибута с типом данных, совпадающим с типом данных атрибута сигнатуры глобальной функции, текущего или связанного шаблона записи;
- Выражение — значение вычисляется выражением, написанным с помощью языка выражений платформы;
- C# скрипт — значение устанавливается скриптом.
- Основные свойства :
- Правила для данных (больше информации в статье);
- Удалить — удаляет элемент со схемы бизнес-процесса.
- Настройки — открывает окно настроек элемента « Промежуточное событие-отправка сообщения » со следующими разделами:
- Изменить тип — позволяет изменить тип события;
- Быстрое создание — позволяет добавить к событию связанный элемент на схему бизнес-процесса.
Промежуточное событие-получение сообщения
Элемент «Промежуточное событие-получение сообщения» на схеме бизнес-процесса
При нажатии левой кнопкой мыши на элемент « Промежуточное событие-получение сообщения » на схеме бизнес-процесса откроется окно настройки, которое имеет следующие разделы:
- Действия :
- Настройки — открывает окно настроек элемента « Промежуточное событие-получение сообщения » со следующими разделами:
- Основные свойства :
- Имя — наименование события на схеме бизнес-процесса ;
- Системное имя — уникальное текстовое имя события. Может содержать только буквы латинского алфавита, цифры и знак «_». Заполняется автоматически ;
- Описание — дополнительный комментарий к назначению события ;
- Состояние — статус события:
- Активно ;
- Приостановлено ;
- Пропустить .
- Дополнительные свойства :
- Использовать пути передачи данных — флаг, позволяющий выбрать из списка или добавить путь с типом « Входящий путь »;
- Выбрать из существующих — флаг, позволяющий выбрать из списка шаблон сообщения;
- Имя сообщения — наименование сообщения (должно совпадать в отправляющем и принимающем событии). Выбирается из списка или указывается в текстовом поле. Недоступно при отмеченном флаге « Использовать пути передачи данных ».
- Шаблон сообщения — позволяет настроить передачу данных из полученного сообщения в процесс:
- Выберите шаблон сообщения — выбор из списка, создание или редактирование шаблона сообщения;
- Настройка соответствия — таблица для определения соответствия атрибутов шаблона сообщения с атрибутами шаблона записи. Первые три колонки таблицы характеризуют атрибуты шаблона сообщения. Последняя колонка « Значение » позволяет выбрать атрибут с типом данных, совпадающим с типом данных атрибута шаблона сообщения, текущего или связанного шаблона записи.
- Основные свойства :
- Правила для данных (больше информации в статье);
- Удалить — удаляет элемент со схемы бизнес-процесса.
- Настройки — открывает окно настроек элемента « Промежуточное событие-получение сообщения » со следующими разделами:
- Изменить тип — позволяет изменить тип события;
- Быстрое создание — позволяет добавить к событию связанный элемент на схему бизнес-процесса.
Простое промежуточное событие

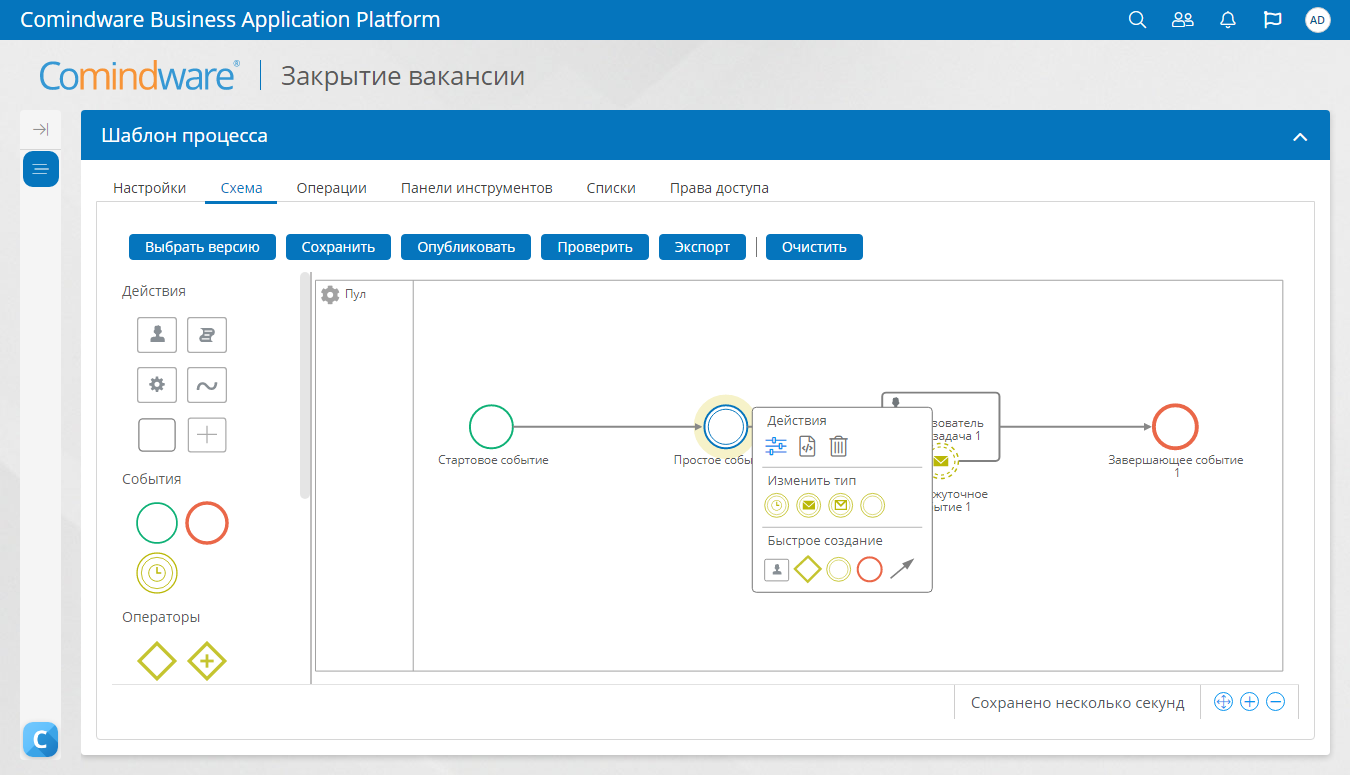

Элемент «Простое промежуточное событие» на схеме бизнес-процесса
Настройка простого промежуточного события имеет отношение исключительно к времени жизни экземпляра процесса и вехам процесса. Время жизни и вехи играют важную роль при построении отчетов.
При нажатии левой кнопкой мыши на элемент « Простое промежуточное событие » на схеме бизнес-процесса откроется окно настройки, которое имеет следующие разделы:
- Действия :
- Настройки — открывает окно настроек элемента « Простое промежуточное событие » со следующими разделами :
- Основные свойства :
- Имя — наименование события на схеме бизнес-процесса ;
- Системное имя — уникальное текстовое имя события. Может содержать только буквы латинского алфавита, цифры и знак «_». Заполняется автоматически ;
- Описание — дополнительный комментарий к назначению события ;
- Состояние — статус события:
- Активно ;
- Приостановлено ;
- Пропустить .
- Дополнительные свойства :
- Временная веха — указывается, какой момент времени, считая от начала процесса, является критерием того, что процесс завершен в установленные сроки. Если на данном этапе время жизни экземпляра процесса не превышает время вехи, считается, что процесс будет завершен «в срок». В противном случае, процесс выполняется с «риском задержки»:
- Значение — длительность задается в специальном поле; ;
- Выражение — длительность вычисляется выражением, написанным с помощью языка выражений платформы;
- C# скрипт — длительность устанавливается скриптом.
- Обнулять время жизни процесса — флаг, позволяющий обнулить время жизни процесса (может потребоваться, если событие предшествует не распланированной бизнес-активности (например, кейсу));
- Условие обнуления времени жизни процесса :
- Выражение — условие вычисляется выражением, написанным с помощью языка выражений платформы;
- C# скрипт — условие устанавливается скриптом.
- Временная веха — указывается, какой момент времени, считая от начала процесса, является критерием того, что процесс завершен в установленные сроки. Если на данном этапе время жизни экземпляра процесса не превышает время вехи, считается, что процесс будет завершен «в срок». В противном случае, процесс выполняется с «риском задержки»:
- Основные свойства :
- Правила для данных (больше информации в статье);
- Удалить — удаляет элемент со схемы бизнес-процесса.
- Настройки — открывает окно настроек элемента « Простое промежуточное событие » со следующими разделами :
- Изменить тип — позволяет изменить тип события;
- Быстрое создание — позволяет добавить к событию связанный элемент на схему бизнес-процесса.
Завершающее событие — определяет завершение процесса. Завершающее событие имеет следующие типы:
- Простое завершающее событие — процесс или ветка процесса завершается не типизированным событием;
- Завершающее событие-остановка процесса — процесс завершается вместе со всеми активными ветками;

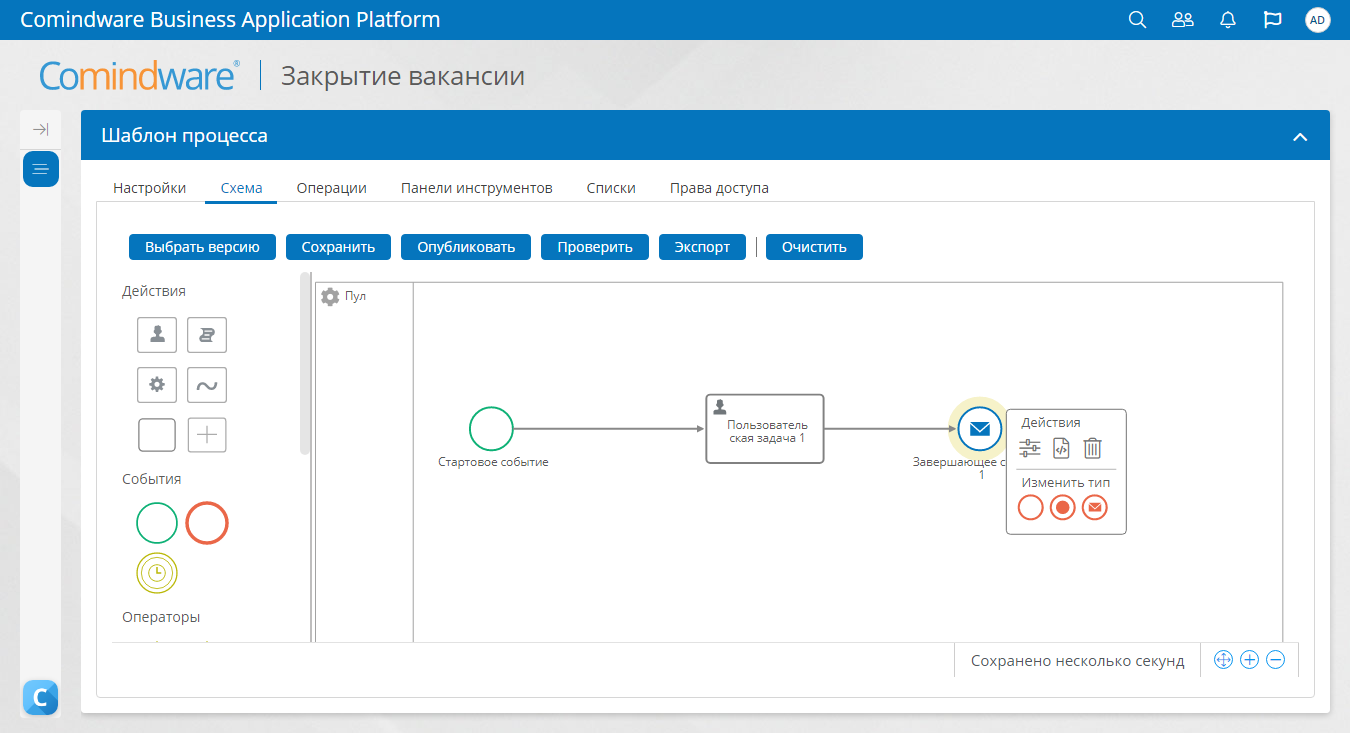

- Завершающее событие-отправка сообщения — процесс завершается и отправляется сообщение.
Простое завершающее событие

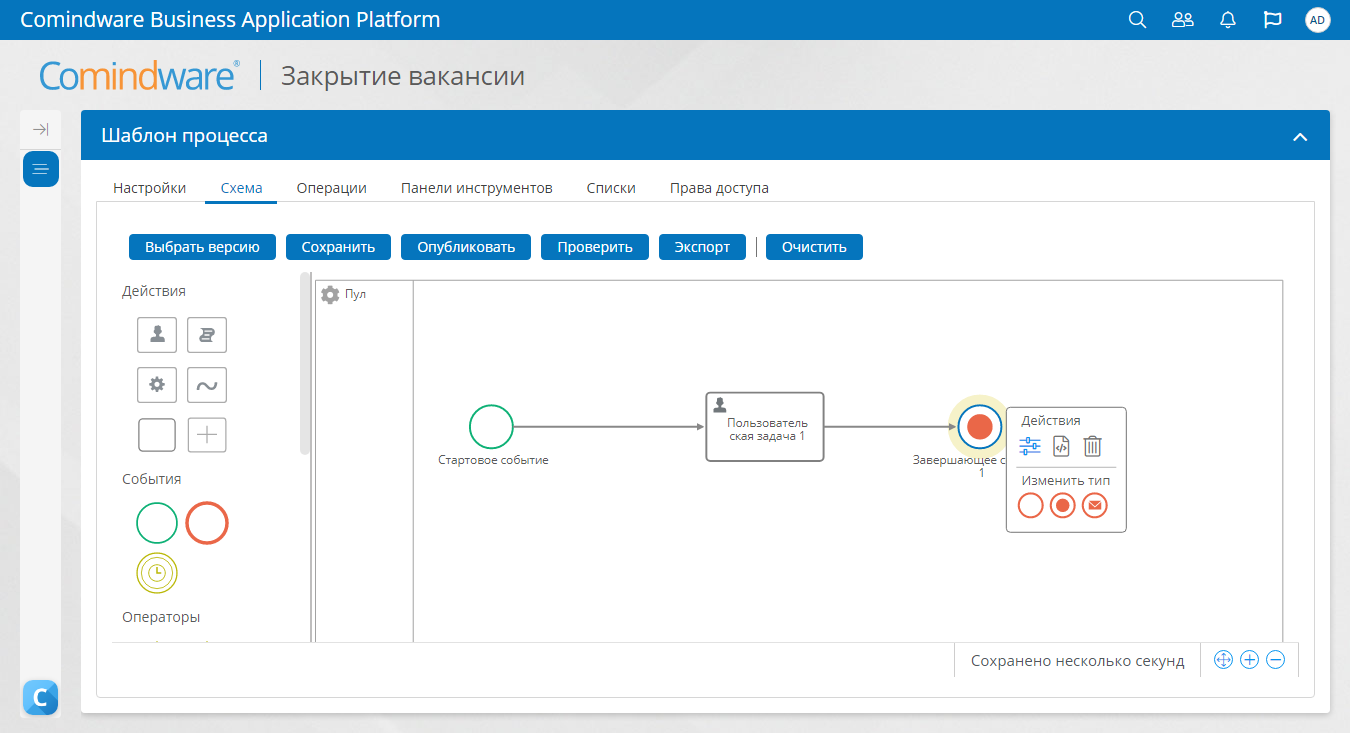

Элемент «Простое завершающее событие» на схеме бизнес-процесса
При нажатии левой кнопкой мыши на элемент « Простое завершающее событие » на схеме бизнес-процесса откроется окно настройки, которое имеет следующие разделы:
- Действия :
- Настройки — открывает окно настроек элемента « Простое завершающее событие » со следующими разделами :
- Основные свойства :
- Имя — наименование события на схеме бизнес-процесса ;
- Системное имя — уникальное текстовое имя события. Может содержать только буквы латинского алфавита, цифры и знак «_». Заполняется автоматически ;
- Описание — дополнительный комментарий к назначению события ;
- Состояние — статус события:
- Активно ;
- Приостановлено ;
- Пропустить .
- Дополнительные свойства :
- Продолжительность выполнения процесса — указывается срок завершения процесса, считая от начала процесса. Продолжительность процесса будет учтена при построении отчета в качестве критерия запаздывания процесса. Если время жизни экземпляра процесса превышает максимальную длительность, считается, что процесс выполняется «с опозданием». В противном случае, процесс выполняется «в срок», либо с «риском задержки»:
- Значение — длительность задается в специальном поле; ;
- Выражение — длительность вычисляется выражением, написанным с помощью языка выражений платформы;
- C# скрипт — длительность устанавливается скриптом.
- Продолжительность выполнения процесса — указывается срок завершения процесса, считая от начала процесса. Продолжительность процесса будет учтена при построении отчета в качестве критерия запаздывания процесса. Если время жизни экземпляра процесса превышает максимальную длительность, считается, что процесс выполняется «с опозданием». В противном случае, процесс выполняется «в срок», либо с «риском задержки»:
- Основные свойства :
- Правила для данных (больше информации в статье);
- Удалить — удаляет элемент со схемы бизнес-процесса.
- Настройки — открывает окно настроек элемента « Простое завершающее событие » со следующими разделами :
- Изменить тип — позволяет изменить тип события.
Завершающее событие-остановка процесса
Элемент «Завершающее событие-остановка процесса» на схеме бизнес-процесса
При нажатии левой кнопкой мыши на элемент « Завершающее событие-остановка процесса » на схеме бизнес-процесса откроется окно настройки, которое имеет следующие разделы:
- Действия :
- Настройки — открывает окно настроек элемента « Завершающее событие-остановка процесса » со следующими разделами :
- Основные свойства :
- Имя — наименование события на схеме бизнес-процесса ;
- Системное имя — уникальное текстовое имя события. Может содержать только буквы латинского алфавита, цифры и знак «_». Заполняется автоматически ;
- Описание — дополнительный комментарий к назначению события ;
- Состояние — статус события:
- Активно ;
- Приостановлено ;
- Пропустить .
- Дополнительные свойства :
- Продолжительность выполнения процесса — указывается срок завершения процесса, считая от начала процесса. Продолжительность процесса будет учтена при построении отчета в качестве критерия запаздывания процесса. Если время жизни экземпляра процесса превышает максимальную длительность, считается, что процесс выполняется «с опозданием». В противном случае, процесс выполняется «в срок», либо с «риском задержки»:
- Значение — длительность задается в специальном поле; ;
- Выражение — длительность вычисляется выражением, написанным с помощью языка выражений платформы;
- C# скрипт — длительность устанавливается скриптом.
- Продолжительность выполнения процесса — указывается срок завершения процесса, считая от начала процесса. Продолжительность процесса будет учтена при построении отчета в качестве критерия запаздывания процесса. Если время жизни экземпляра процесса превышает максимальную длительность, считается, что процесс выполняется «с опозданием». В противном случае, процесс выполняется «в срок», либо с «риском задержки»:
- Основные свойства :
- Правила для данных (больше информации в статье);
- Удалить — удаляет элемент со схемы бизнес-процесса.
- Настройки — открывает окно настроек элемента « Завершающее событие-остановка процесса » со следующими разделами :
- Изменить тип — позволяет изменить тип события.
Завершающее событие-отправка сообщения
Элемент «Завершающее событие-отправка сообщения» на схеме бизнес-процесса
При нажатии левой кнопкой мыши на элемент « Завершающее событие-отправка сообщения » на схеме бизнес-процесса откроется окно настройки, которое имеет следующие разделы:
- Действия :
- Настройки — открывает окно настроек элемента « Завершающее событие-отправка сообщения » со следующими разделами:
- Основные свойства :
- Имя — наименование события на схеме бизнес-процесса ;
- Системное имя — уникальное текстовое имя события. Может содержать только буквы латинского алфавита, цифры и знак «_». Заполняется автоматически ;
- Описание — дополнительный комментарий к назначению события ;
- Состояние — статус события:
- Активно ;
- Приостановлено ;
- Пропустить .
- Дополнительные свойства :
- Место назначения — куда будет отправлено сообщение:
- Промежуточное событие ;
- Стартовое событие ;
- Внешний сокет ;
- Общее уведомление .
- Выбрать из существующих — флаг, позволяющий выбрать из списка шаблон сообщения;
- Имя сообщения — наименование сообщения (должно совпадать в отправляющем и принимающем событии). Выбирается из списка или указывается в текстовом поле. Доступно при выборе « Промежуточное событие » и « Стартовое событие ».
- Экземпляр процесса — указывается экземпляр процесса, который получит отправленное сообщение. Доступно при выборе « Промежуточное событие »:
- Значение — ИД экземпляра задается в специальном поле; ;
- Выражение — экземпляр вычисляется выражением, написанным с помощью языка выражений платформы;
- C# скрипт — экземпляр устанавливается скриптом.
- Процесс — выбор процесса, который будет запущен отправленным сообщением. Доступно при выборе « Стартовое событие » ;
- Использовать пути передачи данных — выбор из списка или добавление пути с типом « Исходящий путь » (при выборе « Внешний сокет » или « Общие уведомления » (при выборе « Общее уведомление »).
- Продолжительность выполнения процесса — указывается срок завершения процесса, считая от начала процесса. Продолжительность процесса будет учтена при построении отчета в качестве критерия запаздывания процесса. Если время жизни экземпляра процесса превышает максимальную длительность, считается, что процесс выполняется «с опозданием». В противном случае, процесс выполняется «в срок», либо с «риском задержки»:
- Значение — длительность задается в специальном поле; ;
- Выражение — длительность вычисляется выражением, написанным с помощью языка выражений платформы;
- C# скрипт — длительность устанавливается скриптом.
- Место назначения — куда будет отправлено сообщение:
- Данные в сообщении — позволяет настроить передачу данных из процесса в отправляемое сообщение:
- Выберите шаблон сообщения — выбор из списка, создание или редактирование шаблона сообщения;
- Настройка соответствия — таблица для определения соответствия атрибутов шаблона сообщения с атрибутами шаблона записи. Первые три колонки таблицы характеризуют атрибуты шаблона сообщения. Последняя колонка « Значение » позволяет выбрать:
- Значение — задается в текстовом поле;
- Атрибут — значение берется из атрибута с типом данных, совпадающим с типом данных атрибута сигнатуры глобальной функции, текущего или связанного шаблона записи;
- Выражение — значение вычисляется выражением, написанным с помощью языка выражений платформы;
- C# скрипт — значение устанавливается скриптом.
- Основные свойства :
- Правила для данных (больше информации в статье);
- Удалить — удаляет элемент со схемы бизнес-процесса.
- Настройки — открывает окно настроек элемента « Завершающее событие-отправка сообщения » со следующими разделами:
- Изменить тип — позволяет изменить тип события.
