Адаптеры. Определения, настройка, удаление

Преимущества использования адаптеров

Заказные адаптеры дают следующие преимущества:

• быстрота и гибкость реализации необходимых бизнесу способов обмена данными;
• возможность обработки и преобразования данных на уровне специализированных протоколов;
• обработка различных моделей данных с помощью одного адаптера;
• повышенная отказоустойчивость благодаря обмену данными с Comindware Platform через брокер сообщений.

Предварительные требования

Для работы с адаптером необходимо выполнить следующие условия:

1. Для корректной работы сервера Comindware Platform

   • Установлены библиотеки .NET SDK и Runtime версии 6.0.
   • В конфигурации NGINX разрешён доступ к URI путей передачи данных адаптера.
   • Достаточно свободного места на диске для компиляции и работы адаптера.

2. Для разработки адаптера

   • Visual Studio 2022 или новее.
   • .NET SDK 6.0.
   • Образец исходного кода адаптера, полученный от Comindware.
   • Доступ к документации по API внешней системы.
   • Описание структуры данных для обмена.

3. Для компиляции, настройки и использования адаптера в Comindware Platform

   • Доступ к странице «Администрирование» — «Инфраструктура» — «Адаптеры».
   • Доступ к страницам «Администрирование» — «Подключения» и «Пути передачи данных».
   • Сведения для настройки подключений и путей передачи данных с использованием адаптера.
   • Доступ к средствам мониторинга адаптеров для диагностики возможных проблем. См. «Мониторинг работы адаптера».

Порядок настройки адаптера

1. Определите модель данных, передаваемых через адаптер.
2. Определите логику работы адаптера для отправки и получения данных.
3. Подготовьте решение Visual Studio с исходным кодом адаптера на C#.
4. Настройте сервер для работы адаптера.

5. Загрузите и скомпилируйте адаптер на сервере Comindware Platform.

   Внимание!

   Чтобы скомпилировать адаптер, на сервере Comindware Platform должны быть установлены библиотеки .NET SDK и Runtime версии 6.0.

6. Настройте подключение с использованием адаптера согласно протоколу соединения с внешней системой.

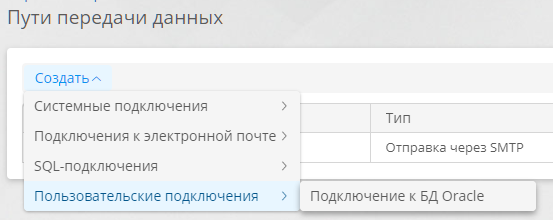

7. Настройте путь передачи данных с использованием адаптера согласно модели данных и логике взаимодействия с внешней системой.
8. Настройте шаблоны и сценарий для обработки запросов с помощью адаптера.
9. Отслеживайте работу адаптера, см. «Мониторинг работы адаптера».

Построение модели данных

Для разработки адаптера сформируйте его модель данных:

1. Подготовьте описание структуры данных в стандартизированном формате (например, XML, JSON) или в виде таблицы.
2. Преобразуйте описание структуры данных в модель классов C# для адаптера, например с помощью автогенератора https://json2csharp.com/code-converters/xml-to-csharp.
3. Модифицируйте полученную модель в соответствии с необходимой бизнес-логикой.

Устройство адаптера

Адаптер должен включать следующие блоки:

• сериализация или десериализация данных;
• модели данных и методы для их преобразования во внутренние модели адаптера;
• конечные точки адаптера (эндпоинты), распределяющие запросы между методами согласно модели данных адаптера;
• службы, обеспечивающие взаимодеиствие с Kestrel, отправку сообщений, таймауты, проверку данных и т. д.

Структура исходного кода адаптера

Образец исходного кода адаптера запросите у представителя Comindware. На его основе можно разработать адаптер под свои нужды.

Адаптер для включения в состав Comindware Platform должен представлять собой решение Visual Studio из перечисленных ниже компонентов:

• проект с исходным кодом адаптера, включая один файл решения (.sln) в корневой папке;
• подпроекты, содержащие интерфейсы для разработки и последующей компиляции адаптера;
• подпроект, содержащий основной функционал адаптера;
• дополнительные подпроекты, например для локализации;
• папка с подключаемыми библиотеками.

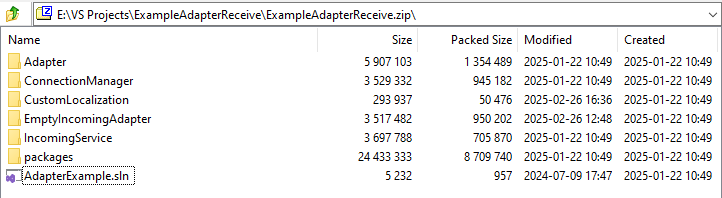

Готовое решение упакуйте в ZIP-архив для компиляции в Comindware Platform.

Обозначения

Далее используются следующие обозначения:

• {AdapterName} — имя адаптера, которое используется в названии решения Visual Studio, а также в системном имени адаптера в Comindware Platform. Например:
  • IncomingAdapter — адаптер для получения данных;
  • OutgoingAdapter — адаптер для отправки данных.
• {communicationRouteName} — имя пути передачи данных, который реализуется в адаптере.

• {CommunicationRoutePath} — URI эндпоинта адаптера, например: MyIncomingAdapter/GetRequests.

  Примечание

  Доступ к этому URI необходимо разрешить в конфигурации NGINX.

  См. «Настройка сервера Comindware Platform для работы адаптера».

Проекты в составе адаптера

Решение Visual Studio с исходным кодом адаптера должно включать перечисленные ниже проекты.

Скопируйте эти проекты проекты из образца исходного кода адаптера.

В общем случае изменять следует только проекты {AdapterName}, CustomLocalization и ExternalServiceContracts.

• {AdapterName} — проект с бизнес-логикой адаптера для получения или отправки сообщений.
• IncomingService либо OutgoingService — проект для обработки входящих или исходящих сообщений в Comindware Platform.
• Adapter — общая логика адаптеров.
• ConnectionManager — диспетчер подключений к внешним службам.
• Heartbeat — мониторинг состояния адаптера.
• Localization.Adapter — стандартные локализованные сообщения и графический интерфейс адаптера.
• MessageBroker.Api — интерфейсы взаимодействия со службой брокера сообщений.
• Platform.FormDefinition — графический интерфейс адаптера.
• Необязательные библиотеки:
  • CustomLocalization — локализация полей сообщений и прочие текстовые константы.
  • ExternalServiceContracts — модели сообщений внешних сервисов.

Классы и методы адаптера для получения сообщений

В проекте {AdapterName} должен быть реализован интерфейс IIncomingConnectionService при помощи перечисленных ниже классов и методов для взаимодействия с Comindware Platform:

• Класс Adapter

  Метод	Описание
  GetName()	Возвращает название адаптера
  GetDescription()	Возвращает описание адаптера
  GetVersion()	Возвращает версию адаптера
  GetSignatures()	Возвращает модели всех реализованных путей передачи данных

• Папка Behaviour

  • Папка {communicationRouteName}

    • Класс {communicationRouteName}Performer

      Метод	Описание
      {communicationRouteName}Performer()	Получает входящее сообщение и формирует ответ на него
      RecognizeRawRequest()	Сопоставляет данные во входящем сообщении с внутренними данными (маппинг)
      SendRawResponse()	Вызывает интерфейс IIncomingConnectionService.OnReplyReceive(object message) для успешного ответа или IIncomingConnectionService.OnErrorReceive(object message) для отправки сообщения с ошибкой. Это обязательный метод, если включено ожидание синхронного ответа от Comindware Platform

    • Класс {communicationRouteName}IncomingService (наследуется от GenericIncomingConnectionService)

      Свойство	Описание
      IsWaitResponse	Необходимость ожидания синхронного ответа от Comindware Platform
      Integration	Тип интеграции

  • Класс Service

    Метод / свойство	Описание
    CreatePerformer()	Инициализирует получение входящего сообщения
    OnStart()	Вызывает интерфейс IIncomingConnectionService.Subscribe при создании или включении пути передачи данных на сервере Comindware Platform
    OnStop()	Вызывает интерфейс IIncomingConnectionService.Unsubscribe при удалении или выключении пути передачи данных на сервере Comindware Platform
    PerformTest()	Проверяет соединение с адаптером с помощью интерфейса IIncomingConnectionService.PerformTest
    GetEndpointConfigs()	Возвращает список подключений. В свойстве Route необходимо указать {CommunicationRoutePath}
    KestrelConfig	Инициализирует список подключений к Kestrel, включая EndpointConfig
    GetIncomingService()	Инициализирует путь передачи данных

• Папка Configuration

  • Класс Endpoint

    Свойство	Описание
    Endpoint	Модель подключения к внешнему сервису
    EndpointForm	Модель формы для настройки подключения

  • Класс Procedure

    Свойство	Описание
    Procedure	Модели путей передачи данных
    SignatureForm	Модель формы для настройки пути передачи данных

• Папка Signature

  • Класс {communicationRouteName}ExternalMessage

    Свойство	Описание
    {communicationRouteName}ExternalMessage	Модель сообщений внешнего сервиса

  • Класс {communicationRouteName}IncomingMessage

    Свойство	Описание
    {communicationRouteName}IncomingMessage	Модель входящих сообщений, обязательно унаследованная от Comindware.Adapter.Message. Обязательно должно быть задано свойство Display для локализации названия каждого атрибута посредством CustomLocalization

  • Класс ErrorMessage

    Свойство	Описание
    ErrorMessage	Модель сообщения об ошибке, унаследованная от Comindware.Adapter.Message

  • Класс ResponseMessage

    Свойство	Описание
    ResponseMessage	Модель ответного сообщения, унаследованная от Comindware.Adapter.Message

  • Класс {communicationRouteName}Signature

    Метод	Описание
    GetIncomingMessageType()	Возвращает тип входящего сообщения после его преобразования к внутренним данным
    GetOutgoingMessageType()	Возвращает тип сообщения об ответе без ошибок
    GetErrorMessageType()	Возвращает тип сообщения об ошибке

Классы и методы адаптера для отправки сообщений

В проекте {adapterName} должен быть реализован интерфейс IOutgoingConnectionService при помощи перечисленных ниже классов и методов для взаимодействия с Comindware Platform:

• Класс Adapter

  Метод	Описание
  GetName()	Возвращает название адаптера
  GetDescription()	Возвращает описание адаптера
  GetVersion()	Возвращает версию адаптера
  GetSignatures()	Возвращает модели всех реализованных путей передачи данных

• Папка Behaviour

  • Папка {communicationRouteName}

    • Класс {communicationRouteName}Performer

      Метод	Описание
      TranslateIncomingMessage()	Сопоставляет данные во входящем сообщении с внутренними данными (маппинг)
      SendRawRequest()	Отправляет сообщение во внешний сервис
      RecognizeRawResponse()	Обрабатывает ответ внешнего сервиса

    • Класс {communicationRouteName}OutgoingService (наследуется от GenericOutgoingConnectionService)

      Метод / свойство	Описание
      Execute()	Выполняет исходящие запросы
      ConnectionConfigData	Модель конфигурации подключений к внешнему серверу

  • Класс Service

    Метод / свойство	Описание
    CreatePerformer()	Инициализирует отправку исходящего сообщения
    PerformTest()	Проверяет соединение с внешним сервисом с помощью интерфейса IOutgoingConnectionService.PerformTest
    GetEndpointConfigs()	Возвращает список подключений. В свойстве Route необходимо указать {CommunicationRoutePath}

• Папка Configuration

  • Класс Endpoint

    Свойство	Описание
    Endpoint	Модель подключения к внешнему сервису
    EndpointForm	Модель формы для настройки подключения

  • Класс Procedure

    Свойство	Описание
    Procedure	Модели путей передачи данных

• Папка Signature

  • Класс {communicationRouteName}ExternalMessage

    Свойство	Описание
    {communicationRouteName}ExternalMessage	Модель сообщений внешнего сервиса

  • Класс {communicationRouteName}Request

    Свойство	Описание
    {communicationRouteName}Request	Модель сообщения запроса, унаследованная от Comindware.Adapter.Message. Обязательно должно быть задано свойство Display для локализации названия каждого атрибута посредством CustomLocalization

  • Класс ErrorMessage

    Свойство	Описание
    ErrorMessage	Модель сообщения об ошибке, унаследованная от Comindware.Adapter.Message

  • Класс ResponseMessage

    Свойство	Описание
    ResponseMessage	Модель ответного сообщения, унаследованная от Comindware.Adapter.Message

  • Класс {communicationRouteName}Signature

    Метод	Описание
    GetIncomingMessageType()	Возвращает тип входящего сообщения после его преобразования к внутренним данным
    GetOutgoingMessageType()	Возвращает тип сообщения об ответе без ошибок
    GetErrorMessageType()	Возвращает тип сообщения об ошибке

Настройка сервера Comindware Platform для работы адаптера

Чтобы скомпилировать адаптер, на сервере Comindware Platform должны быть установлены библиотеки .NET SDK и Runtime версии не ниже 6.0.

Чтобы адаптер работал корректно, доступ ко всем URI путей передачи данных адаптера необходимо разрешить в конфигурации NGINX.

1. Перейдите в режим суперпользователя:

   sudo -s

   или

   su -

2. Установите пакеты .NET:

   • Astra Linux, Ubuntu, Debian (DEB-based)

     apt-get update
     apt-get install -y dotnet-sdk-6.0

   • РЕД ОС, Rocky (RPM-based)

     dnf install dotnet-sdk-6.0

   • Альт Сервер

     apt-get update
     apt-get install dotnet-sdk

3. Откройте файл конфигурации NGINX для редактирования (instanceName — имя экземпляра ПО):

   • Astra Linux, Ubuntu, Debian (DEB-based)

     nano /etc/nginx/sites-available/comindware<instanceName>

   • РЕД ОС, Rocky (RPM-based)

     nano /etc/nginx/conf.d/comindware<instanceName>

   • Альт Сервер

     nano /etc/nginx/sites-available.d/comindware<instanceName>

4. Добавьте следующие директивы для каждого пути передачи данных (CommunicationRoutePath — URI пути передачи данных, hostName — адрес сервера Comindware Platform, portNumber — порт, по которому доступен адаптер):

   Порт для адаптера

   Порт, по которому доступен адаптер, должен отличаться от номера порта сервера Comindware Platform.

   location <CommunicationRoutePath> {
       proxy_pass https://<hostName>:<portNumber>;
   }

5. При необходимости перезапустите NGINX.

Просмотр списка адаптеров и настройка адаптера

1. На странице «Администрирование» — «Инфраструктура» выберите пункт «Адаптеры» ‌.

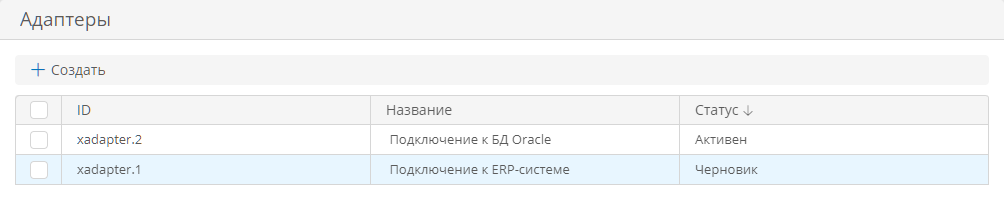

2. Отобразится список адаптеров.



3. Нажмите кнопку «Создать» или дважды нажмите строку имеющегося адаптера.

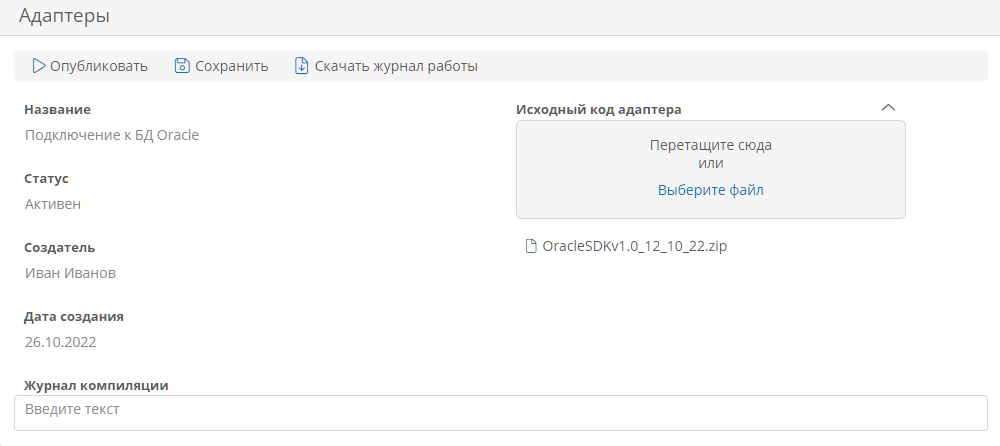

4. Отобразится страница свойств адаптера.



5. В поле «Исходный код адаптера» загрузите ZIP-архив с исходным кодом адаптера. Архив должен содержать подготовленное решение Visual Studio. См. Устройство адаптера.

6. Нажмите кнопку «Сохранить».
7. Нажмите кнопку «Опубликовать», чтобы скомпилировать адаптер.
8. В случае успешной компиляции адаптера его название отобразится в списке адаптеров и свойствах адаптера. Название берётся из файлов решения Visual Studio.

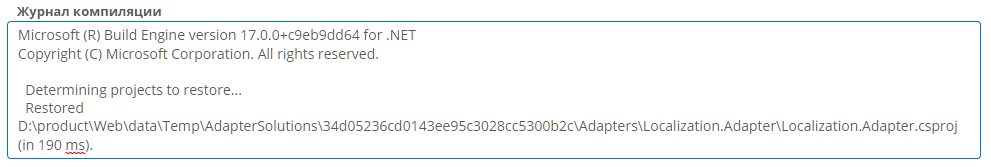

9. После компиляции просмотрите журнал компиляции.

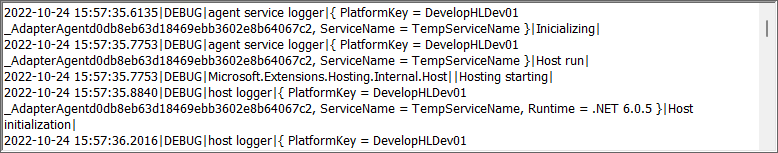

10. При необходимости скачайте архив с журналами работы адаптера (вида _CBAP.adapters.20221026.logs.zip_), нажав кнопку «Скачать журнал работы». См. «Мониторинг работы адаптера».

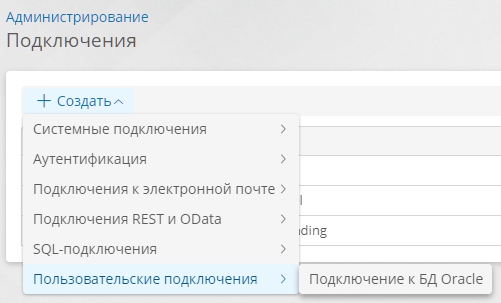

11. Пункт с названием подключения для скомпилированного адаптера появится в меню «Создать» — «Пользовательские подключения» на страницах «Подключения» и «Пути передачи данных». При этом для каждой модели данных в пути передачи данных будет предусмотрен соответствующий тип сообщения.

Мониторинг работы адаптера

Для проверки работы адаптера можно воспользоваться встроенными в Comindware Platform средствами мониторинга.

• На странице свойств адаптера скачайте архив с журналами адаптера, нажав кнопку «Скачать журнал работы». Этот журнал содержит следующие сведения:

  • статус служб адаптера;
  • статус подключения адаптера;
  • доступность методов;
  • объём выделенной памяти;
  • информация о созданных путях передачи данных;
  • взаимодействие адаптера со службой Kafka.

  См. «Журналы адаптеров» и «Событие в адаптере».

• В свойствах подключения адаптера нажмите кнопку «Скачать журнал». Этот журнал содержит следующие события:

  • статус подключения;
  • получение и отправка сообщений;
  • запуск сценария обработки сообщения;
  • использование методов адаптера.

  См. «Статус подключения»

• Просмотрите события получения или отправки запросов и связанные с ними цепочки событий:

  • Откройте страницу «Администрирование» — «Журналы событий».
  • Перейдите на вкладку «Трассировка событий».
  • Просмотрите события типа «Получен запрос» и «Запрос отправлен», связанные с работой адаптера, дважды нажав строку события.

  См. «Просмотр цепочки событий».

Удаление адаптера

1. На странице «Администрирование» — «Инфраструктура» выберите пункт «Адаптеры» ‌.
2. Установите флажок в первом столбце списка для адаптера, подлежащего удалению.
3. Нажмите кнопку «Удалить».
4. Подтвердите удаление адаптера.
