Изменение иерархии элементов процессной архитектуры
Содержание
Перемещение элемента с помощью реестра
- В реестре процессов наведите указатель мыши на первую ячейку в строке процесса или группы процессов, которую требуется переместить на другой уровень иерархии.
- Отобразится значок с вертикальными троеточиями .
- Удерживая значок , перетащите процесс или группу процессов на строку новой родительской группы процессов.

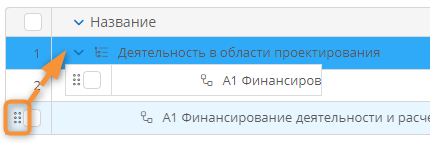

Перемещение процесса в новую группу в реестре
- Чтобы переместить элемент на верхний уровень иерархии, перетащите его в позицию между первой строкой и заголовками столбцов, как показано на иллюстрации.

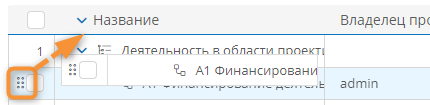

Перемещение процесса на верхний уровень иерархии в реестре
Перемещение элемента с помощью панели навигации
В панели навигации нажмите и перетащите процесс или группу процессов в новую родительскую группу.

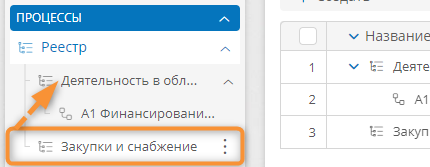

Перемещение группы процессов в панели навигации
Настройка иерархической нумерации элементов
Для всех элементов процессной архитектуры можно назначить порядковый номер, который будет определять позицию элемента на текущем уровне иерархии.
Логика иерархической нумерации
- По умолчанию порядковые номера у элементов отсутствуют.
- Элементы без порядковых номеров сортируются в алфавитном порядке.
- Присвоив элементу порядковый номер, его можно переместить в иерархии в произвольную позицию среди пронумерованных элементов.
- Элементы с порядковыми номерами располагаются в реестре перед элементами без номеров на том же уровне вложенности.
- Если порядковый номер присвоен группе процессов, то все элементы внутри неё автоматически нумеруются в формате многоуровневого списка. При этом исходные порядковые номера элементов заменяются иерархическими номерами.
Настройка порядкового номера элемента
- Выберите элемент в реестре процессов.
- Отобразится конструктор диаграммы элемента
- Нажмите кнопку «Редактировать» .
- Нажмите кнопку «Свойства» .
- Отобразится панель свойств элемента.
- Введите порядковый номер.
- Нажмите свободное пространство на странице или выберите другое поле, чтобы сохранить изменения.
- Вернитесь в реестр процессов, чтобы просмотреть результирующие изменения нумерации и порядка элементов.
Пример
Исходный состав реестра
- Группа 1
- Процесс 1
- Процесс 2
- Процесс 3
- Процесс 4
- Группа 2
- Процесс 5
- Процесс 6
- Процесс 7
- Группа 3
- Процесс 8
- Процесс 9
- Процесс 10
Изменение порядка элементов
-
Присвойте Процессу 2 и Процессу 3 порядковые номера 5 и 1 соответственно. Последовательность процессов в Группе 1 изменится на:
1 Процесс 3
5 Процесс 2
Процесс 1
Процесс 4
-
Присвойте Группе 1 порядковый номер 1. Последовательность изменится на:
1 Группа 1
1.1 Процесс 3
1.2 Процесс 2
1.3 Процесс 1
1.4 Процесс 4
1.5 Группа 2
1.5.1 Процесс 5
1.5.2 Процесс 6
1.5.3 Процесс 7
-
Присвойте Группе 1 и Группе 3 порядковые номера 2 и 1 соответственно. Последовательность изменится на:
1 Группа 3
1.1 Процесс 8
1.2 Процесс 9
1.3 Процесс 10
2 Группа 1
2.1 Процесс 3
2.2 Процесс 2
2.3 Процесс 1
2.4 Процесс 4
2.5 Группа 2
2.5.1 Процесс 5
2.5.2 Процесс 6
2.5.3 Процесс 7
