Диаграммы. Определения и настройка

Определения

В Comindware Platform предусмотрены диаграммы процессов, бизнес-способностей, моделей данных и классов.
Диаграмма процесса составляется по стандарту BPMN 2.0 и позволяет визуализировать и исполнять бизнес-процесс с назначением задач исполнителям, выполнением сценариев, отправкой внутренних и внешних сообщений, просмотром журнала действий.
Диаграмма бизнес-способностей позволяет представить связи и взаимодействие объектов процессной архитектуры: бизнес-процессов и ресурсов.
Диаграмма модели данных показывает и позволяет задавать связи шаблонов записей и шаблонов аккаунтов, а также позволяет создавать новые шаблоны.
Диаграмма классов показывает и позволяет редактировать и создавать новые шаблоны.

Для каждого приложения предусмотрены отдельные диаграммы процессов, бизнес-способностей, моделей данных и классов.

На странице «Администрирование» в разделе «Архитектура» выберите пункт «Приложения» .
Отобразится список приложений.
Дважды нажмите строку приложения в списке.
В разделе «Администрирование» приложения выберите пункт «Диаграммы» .

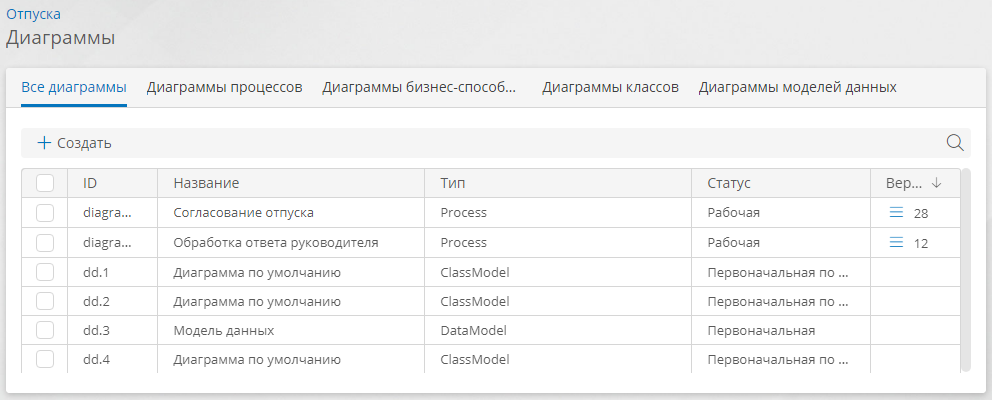

Отобразится список диаграмм для данного приложения.
Создайте диаграмму или дважды нажмите строку диаграммы в списке.
Просмотрите или отредактируйте диаграмму.

Примечание

Для диаграмм процессов в списке отображаются количество версий диаграммы и кнопка «Показать все версии» для просмотра списка версий диаграммы.

На странице «Администрирование» в разделе «Архитектура» выберите пункт «Диаграммы» ‌.
Отобразится общий список всех диаграмм из всех приложений.
Создайте диаграмму или дважды нажмите строку диаграммы в списке.
Просмотрите или отредактируйте диаграмму.

Примечание

Создать вручную можно диаграмму бизнес-способностей, классов или модели данных.

Диаграмма процесса создается вместе с шаблоном процесса.

Откройте список диаграмм.
Нажмите кнопку «Создать».

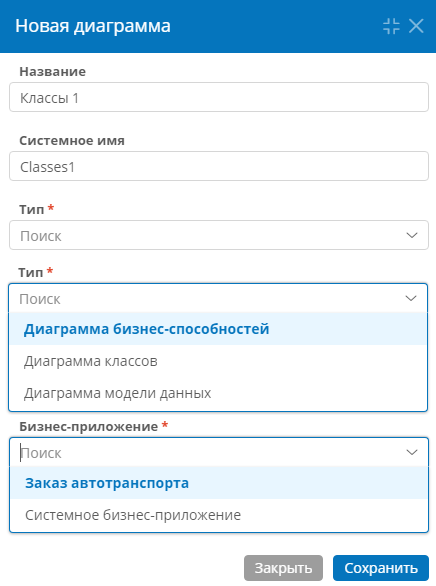

Отобразится окно «Новая диаграмма».
Укажите название, системное имя и тип диаграммы.
- При создании диаграммы в общем списке диаграмм выберите приложение.
Нажмите кнопку «Сохранить».
Созданная диаграмма отобразится в списке.
Дважды нажмите диаграмму в списке, чтобы просмотреть или отредактировать её.
