Ошибки в процессе. Отслеживание с помощью списка экземпляров и уведомлений

Введение

Comindware Platform позволяет моделировать и реализовывать автоматизированные бизнес-процессы с назначением задач исполнителям, выполнением сценариев, отправкой внутренних и внешних сообщений, просмотром журнала действий.

В ходе выполнения процесса могут возникнуть различные ошибки, например в задачах, сценариях, C#-скриптах.

Comindware Platform предлагает различные встроенные механизмы по отслеживанию ошибок, а также даёт возможность настроить свои собственные.

Здесь представлены инструкции по настройке отслеживания ошибок в процессах с помощью следующих инструментов:

• таблицы со списком экземпляров процесса, в которых имеются ошибки;
• атрибута для отслеживания ошибок при выполнении C#-скрипта и отправки уведомлений администратору процесса.

Настройка таблицы для отслеживания ошибок в экземплярах процесса

Чтобы отслеживать экземпляры процесса, в которых произошли ошибки, настройте таблицу со списком экземпляров процесса и фильтром по наличию ошибок.

1. Откройте шаблон процесса.
2. Перейдите на вкладку «Таблицы».
3. Создайте таблицу «Процессы с ошибками».

4. На панели «Свойства таблицы» в поле «Системный фильтр» введите следующее выражение на N3:

   # Импортируем функции для работы с процессами
   @prefix process: <http://comindware.com/ontology/process#>.
   @prefix cmw: <http://comindware.com/logics#>.
   {
   # Собираем все экземпляры процесса
   ?item process:businessObject ?.
   # Возвращаем экземпляры процесса, в которых есть ошибки
   ?item process:hasTokenError true.
   }


5. Сохраните таблицу.

6. Перейдите к списку экземпляров процесса.
7. Откройте вкладку с таблицей «Процессы с ошибками».
8. Должен отобразиться список процессов, при выполнении которых произошли ошибки.

Отслеживание ошибок в задаче-выполнении сценария с отправкой уведомлений

Для использования C#-скриптов в процессах предусмотрена задача-выполнение сценария. Если при её выполнении произойдёт ошибка, процесс будет остановлен. Чтобы отследить ошибки в C#-скрипте задачи-выполнении сценария, но не останавливать процесс, можно воспользоваться конструкцией try..catch. С помощью этого приёма можно отследить проблемы выполнении C#-скрипта, поместив сообщение об ошибке в текстовый атрибут и вывести уведомление об ошибке в пользовательской задаче.

1. Создайте атрибут «Отслеживание ошибок» с системным именем ErrorMonitoring в шаблоне записи, связанном с процессом.

2. Добавьте в диаграмму процесса задачу-выполнение сценария с C#-скриптом по следующему образцу:

   using System;
   using System.Collections.Generic;
   using System.Linq;
   using Comindware.Data.Entity;
   using Comindware.TeamNetwork.Api.Data.UserCommands;
   using Comindware.TeamNetwork.Api.Data;

   class Script
   {
       public static string Main(Comindware.Process.Api.Data.ScriptContext context, Comindware.Entities entities)
       {
           // Добавьте входные данные.
           int Result = 0;
           try
           {
               // Добавьте код, который должен отработать в штатном режиме.
               // Result = 1 — код успешного выполнения скрипта
               Result = 1;
               // ErrorMonitoring — системное имя атрибута «Отслеживание ошибок».
               // Присваиваем атрибуту «Отслеживание ошибок» значение "Нет ошибок выполнения скрипта".
               var data = new Dictionary<string, object>('ErrorMonitoring', 'Нет ошибок выполнения скрипта');
               Api.TeamNetwork.ObjectService.EditWithAlias(context.BusinessObjectId, data);
           }
           catch
           {
               // Добавьте код, который должен отработать в случае ошибки.
               // Result = -1 — код ошибки при выполнении скрипта
               Result = -1;
               // ErrorMonitoring — системное имя атрибута «Отслеживание ошибок».
               // Присваиваем атрибуту «Отслеживание ошибок» значение "Ошибка выполнения скрипта".
               var data = new Dictionary<string, object>('ErrorMonitoring', 'Ошибка выполнения скрипта');
               Api.TeamNetwork.ObjectService.EditWithAlias(context.BusinessObjectId, data);
           }
           // Возвращаем результат выполнения скрипта.
           // Эта строка отобразится в поле «Выходные данные»
           // в событии «Скрипт выполнен» в цепочке событий для задачи-выполнения сценария.
           return string.Format("Результат: {0}", Result);
       }
   }

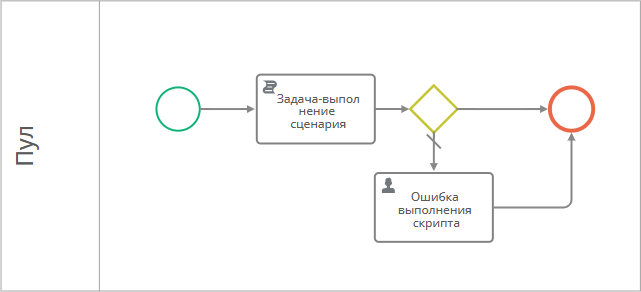

3. Создайте на диаграмме процесса пользовательскую задачу «Ошибка выполнения скрипта».

4. Поместите на форму задачи «Ошибка выполнения скрипта» атрибут «Отслеживание ошибок».
5. После задачи-выполнения сценария добавьте развилку «или/или».
6. Соедините развилку «или/или» с задачей «Ошибка выполнения скрипта» и следующим элементом процесса.

7. Настройте исходящие потоки развилки «или/или»:

   Поток «иначе»	Конечная точка	Условие
   Флажок установлен	Пользовательская задача «Ошибка выполнения скрипта»
   	Следующий этап процесса	Формула:

   $ErrorMonitoring == "Нет ошибок выполнения скрипта"


8. Настройте остальные действия процесса согласно бизнес-логике.

Тестирование

1. Запустите экземпляр процесса.
2. Дождитесь завершения выполнения C#-скрипта.
3. Если в C#-скрипте произойдут ошибки, на странице «Мои задачи» появится задача «Ошибка выполнения скрипта».
4. Откройте задачу «Ошибка выполнения скрипта» и просмотрите сообщение в поле «Отслеживание ошибок».
5. В задаче нажмите кнопку ‌ и выберите пункт «Перейти к диаграмме процесса».
6. Откроется диаграмма экземпляра процесса.
7. Откройте журнал изменений и нажмите значок рядом с названием задачи-выполнения сценария.
8. Откроется цепочка событий с информацией о ходе выполнения C#-скрипта на панели «Выполнение элемента процесса».
