Развилка «и»
Определения

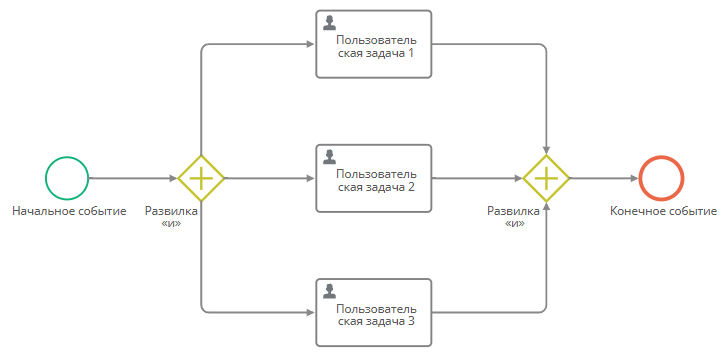

Развилка «и» используется двумя способами:
- Расходящаяся развилка «и» — у развилки имеется несколько исходящих потоков. При входе в расходящуюся развилку «и» токена из неё выходит одновременно несколько токенов по всем исходящим потокам.
- Сходящаяся развилка «и» — у развилки имеется один исходящий поток. Сходящаяся развилка «и» ожидает входа токенов по всем входящим потокам, после чего из развилки выходит один токен по исходящему потоку.
Примечание
Количество входящих и исходящих потоков у развилки «и» может быть любым. Но не рекомендуется одновременно использовать несколько входящих и исходящих потоков. Рекомендуется соединять развилку либо с одним входящим потоком, либо с одним исходящим.
Операции в меню элемента «Развилка «и»
- Действия
- Свойства — переход к окну свойств развилки «и».
- Сценарий на выходе — переход к конструктору сценария на выходе из данного элемента.
- Удалить — удаление данного элемента из диаграммы процесса.
- Изменить тип — смена типа развилки.
- Быстрое создание — добавление связанного элемента на диаграмму процесса.
Свойства развилки «и»

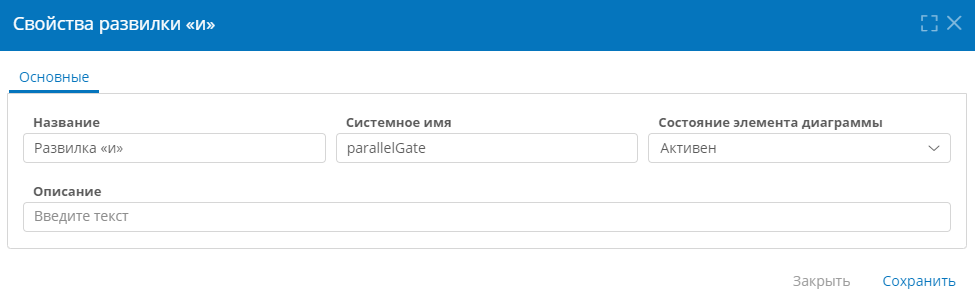

В окне свойств развилки «и» можно настроить только общие свойства элемента диаграммы процесса.
