Развилка «или/или»

Определения

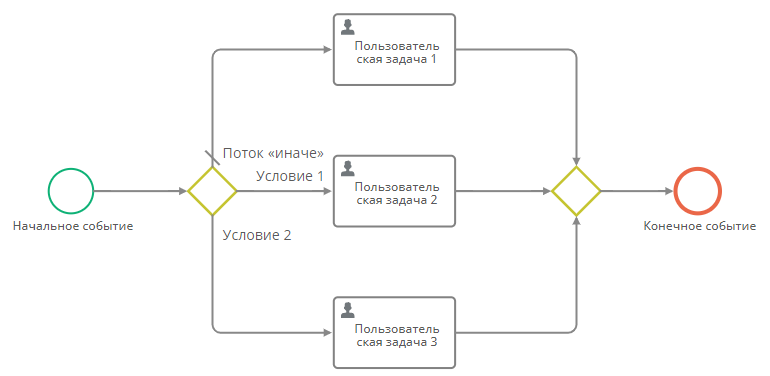

Развилка «или/или» используется двумя способами:

Расходящаяся развилка «или/или» — у развилки имеется несколько исходящих потоков, для которых в свойствах развилки заданы условия. Вошедший в расходящуюся развилку «или/или» токен выходит из неё по потоку, для которого первым выполняется заданное условие, либо по потоку «иначе», если условие ни для одного из потоков не выполнено.
Сходящаяся развилка «или/или» — у развилки имеется один исходящий поток. Вошедшие в сходящуюся развилку «или/или» токены сразу же выходят из неё по исходящему потоку.

Примечание

Количество входящих и исходящих потоков у развилки «или/или» может быть любым. Но не рекомендуется одновременно использовать несколько входящих и исходящих потоков. Рекомендуется соединять развилку либо с одним входящим потоком, либо с одним исходящим.

Операции в меню элемента «Развилка «или/или»

Действия
- Свойства — переход к окну свойств развилки «или/или».
- Сценарий на выходе — переход к конструктору сценария на выходе из данного элемента.
- Удалить — удаление данного элемента из диаграммы процесса.
Изменить тип — смена типа развилки.
Быстрое создание — добавление связанного элемента на диаграмму процесса.

Свойства развилки «или/или»

В окне свойств развилки «или/или» предусмотрены перечисленные ниже вкладки.

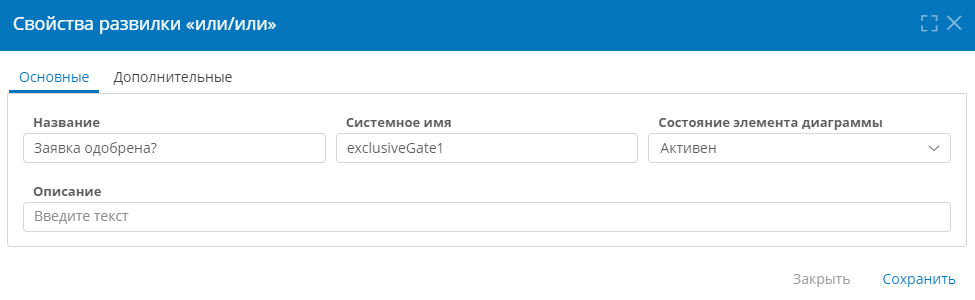

Основные

На этой вкладке можно настроить общие свойства элемента диаграммы процесса.

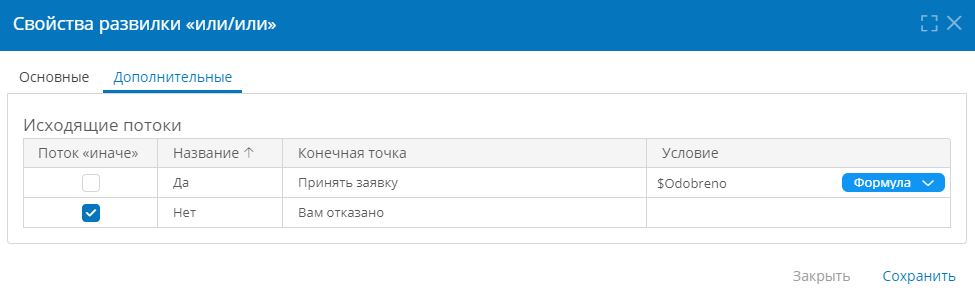

Дополнительные

На этой вкладке можно настроить специфические свойства развилки «или/или».

Исходящие потоки — настройте в этой таблице параметры исходящих потоков управления:
- Поток «иначе» — установите этот флажок для потока, по которому пойдет токен, если не будет выполнено ни одно из условий для других исходящих потоков. Этот флажок должен быть установлен для одного из потоков, если из развилки выходит несколько потоков.
- Название — подпись потока на диаграмме бизнес-процесса.
- Конечная точка — элемент, к которому ведёт поток.
- Условие — введите формулу, возвращающую true, когда токен должен идти по потоку. Условия должны быть заданы для всех потоков кроме потока «иначе», если из развилки выходит несколько потоков.

Дополнительные свойства развилки «или/или»
